CAD里面的多重引線標注尺寸之后出來的文字一般是在引線后面，但我們?yōu)榱烁用烙^需要調整到引線上面。

　　CAD修改引線上的文字位置的方法

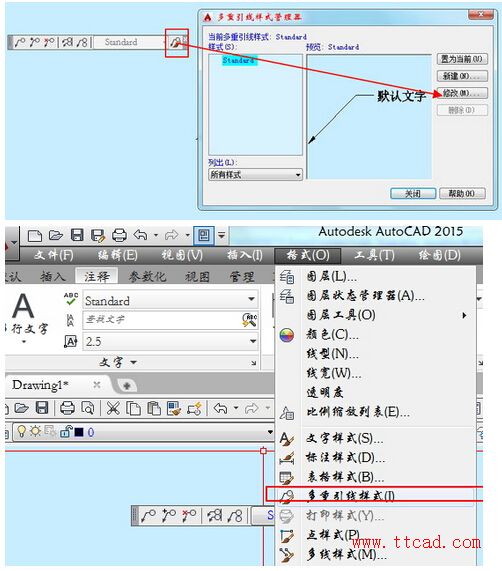

　　1、點擊修改多重引線格式 或者 在菜單欄-格式-多重引線格式

CAD修改引線上的文字位置步驟圖1

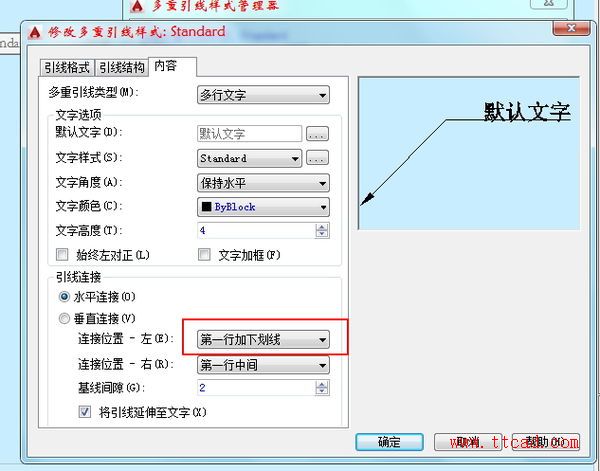

　　2、點修改,在內容選項下,把水平連接方式修改為 "第一行加下劃線",右上可以預覽

CAD修改引線上的文字位置步驟圖2

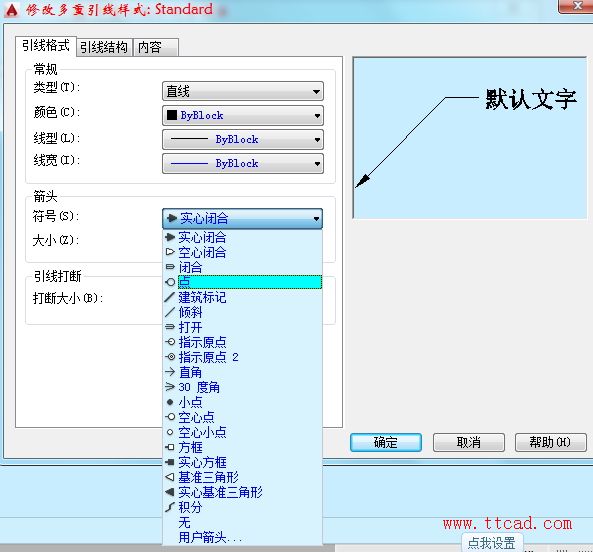

　　3、引線格式 中可以設置引線箭頭樣式

CAD修改引線上的文字位置步驟圖3

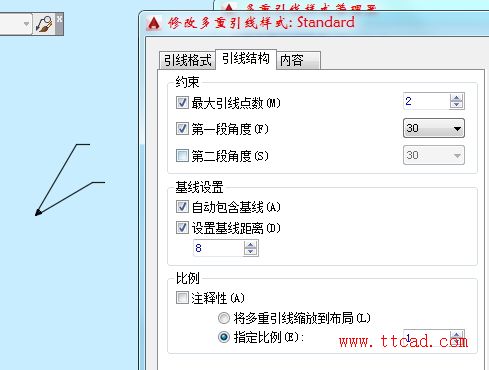

　　4、引線結構中 可以設置 連著引線的角度

　　第一角度設置30度,則引線可以選擇的角度為30的位數,如果不設置,就以鼠標點擊的位置為準

CAD修改引線上的文字位置步驟圖4
