要基本熟悉工程制圖cad，從標準、繪圖、標注、打印四個方面入手比較簡單，適于講解教程的制作和方便個人理解，算不上全面。另外因自己的水平一般，我盡量講細一點，以便于更好理解。
一、標準
工程制圖大概包括設備圖，流程圖，布置圖三種。一般設備圖有包含設備主視圖和俯視圖。布置圖必須標明方位。
標準主要說的是制圖標準，包括國標，行業制圖標準等等。比如說國標規定焊縫的標注等。又比如說我們化工制圖標題欄，明細欄等的制作標準。還有像繪圖過程中物料管道線用0.9mm粗線，儀表圓一般規定直徑10mm這樣的死規定。
但一般這些都不太重要，實際操作過程中，只要圖紙表達清晰，內容表達明確的簡略圖即可。
二、繪圖

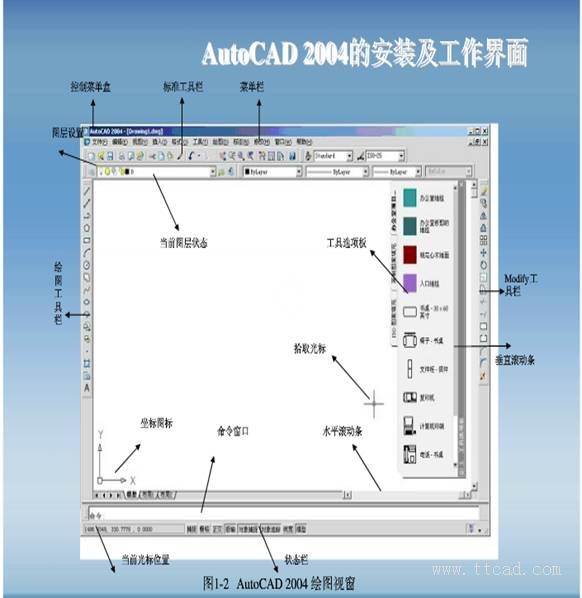

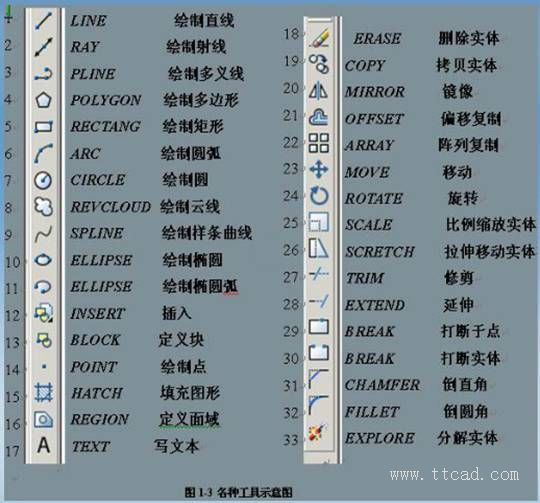

cad繪圖主要借助cad中繪圖工具欄和modify修改工具欄中工具。（先了解就行，不用死記）
繪圖工具的使用過程中，結合狀態欄的輔助操作，可以更快的完成圖紙的制作。
一般常用的狀態有正交，極軸，對象捕捉。其他不常用就不一一介紹了。
正交：用于直線的繪制，復制移動的垂直或水平方向的移動。再不需要時可取消。
極軸：有助交點終止處的繪圖。也可用于直線的繪制。
對象捕捉：主要是對交點處或中心點的捕捉顯示。
完成各種繪圖用具的教學，會是一種比較枯燥的工作。要一一講解起來既費時又費力，感覺完全沒有必要。所以我先講解幾個常用工具操作，然后根據相近相通原理，撇一葉而知秋。
介紹這之前首先先說下一些常識：
1、關于鼠標的應用
Cad中鼠標滾輪具有三個功能，1、轉動滾輪可以放大縮小繪圖界面，但不能縮小擴大繪圖的實際尺寸和比例。2、單機滾輪后可做抓取工具，任意控制所要繪圖地點居于中心位置。3、左單擊選擇操作選項，并接后續操作的進行。
2、選項里的部分操作
和word類似，我一般學會一個軟件后，首先會了解選項里的一些操作，以方便和簡化后續繪圖工作中肯可能帶來的不便。
在“工具”欄里最下面打開“選項”

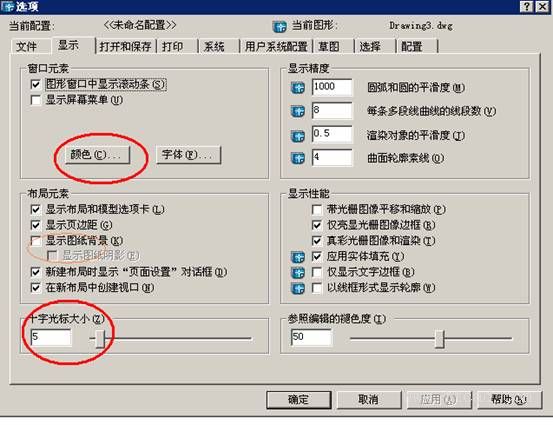

先看“顯示”，標注圓圈部分需要注意，十字光標一般調到25左右比較好，“顏色”選框中可以調背景顏色，比如灰（黑）色調成白色：棕色標記處取消勾選→打開顏色復選框→

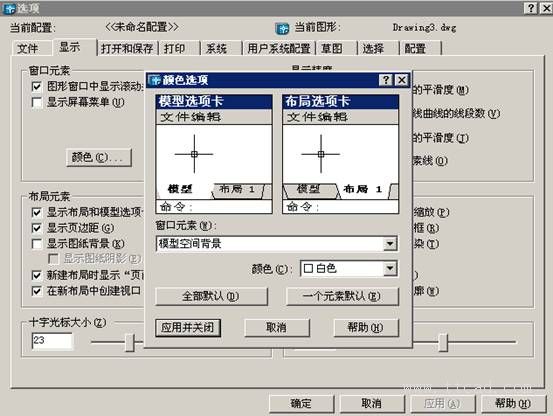

選擇“窗口元素”模型空間背景，選擇“顏色”白色。
再看“打開和保存”
解釋一下：dwg是cad文件特有格式，類似doc是word特有格式，docx是word2010等高級版本特有格式等等。
自動保存：可以調成5分鐘。

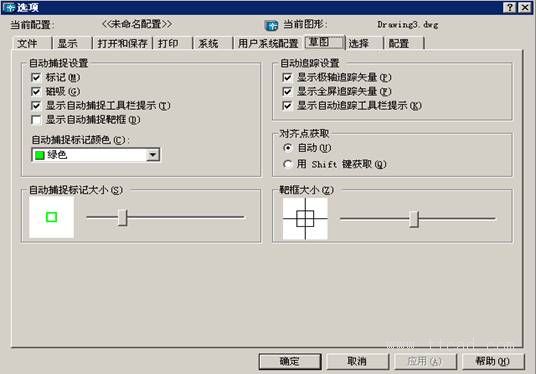

再看“草圖”。其中好多東西雖然不用改，以后可能用的到。尤其是關于自動捕捉的設置。
