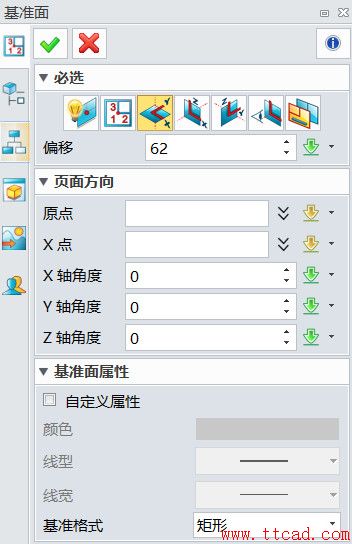

6.再使用類似的方法完成側孔2的設計，建立輔助基準面，使用基準面命令，選擇XY面偏移62為輔助基準面2，如圖12。
圖12

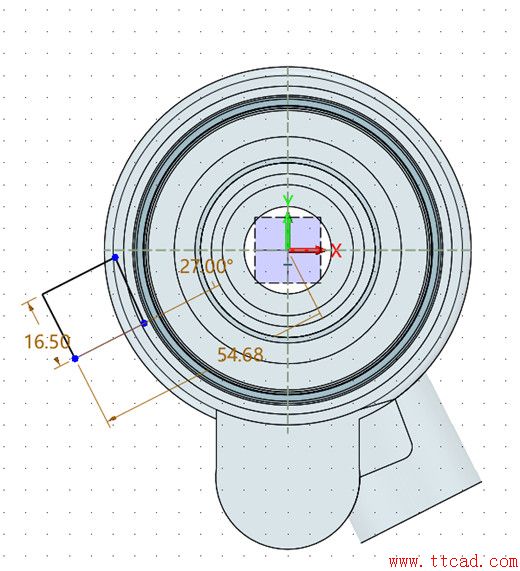

7.以基準面2為平面繪制完成草圖，如圖13。
圖13

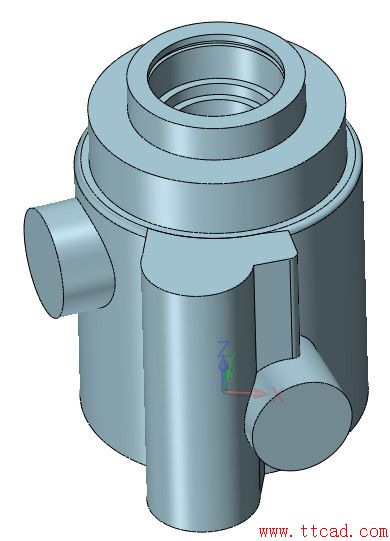

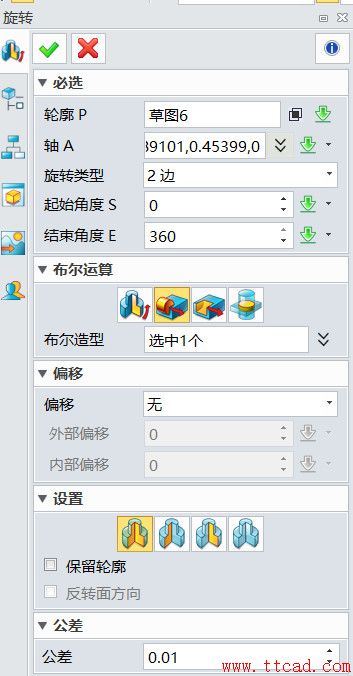

8.使用旋轉命令，輪廓選擇草圖6，旋轉軸選擇草圖的27度軸線，旋轉類型為2邊，角度從0度開始到360度結束，布爾運算選擇加運算，如圖14。
圖14

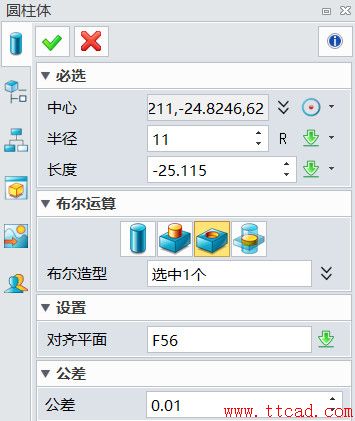

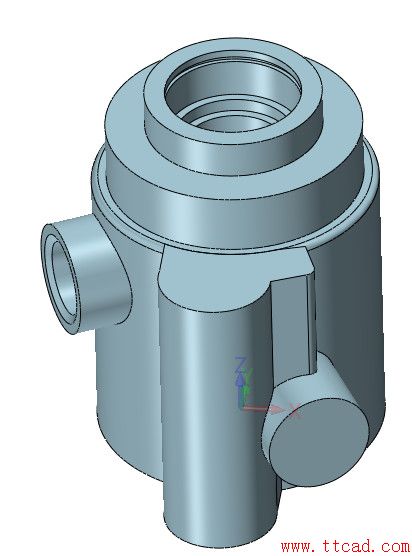

9.使用圓柱體命令，新建以側孔圓心為中心，半徑為11的圓柱，直接切除，如圖15。
圖15
10.側孔內邊倒30度，距離為2.4的角，如圖16。
圖16
第四步 螺紋的設計

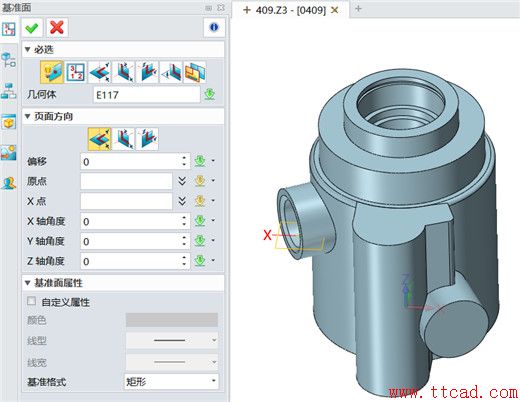

1.先建立輔助基準面3，使用基準面命令，鼠標選擇內孔邊緣即可，如圖17。
圖17
2.以基準面3為平面，繪制孔螺紋的牙形草圖，如圖18。
圖18
3.使用螺紋命令，面選擇內孔面，輪廓選擇草圖7，匝數(shù)11，螺距1.5，如圖19。
圖19

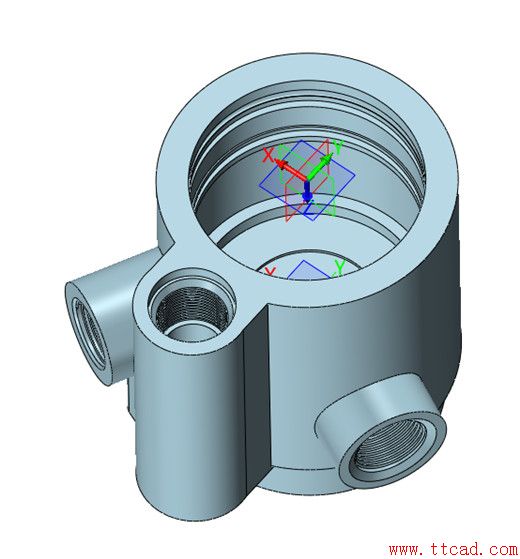

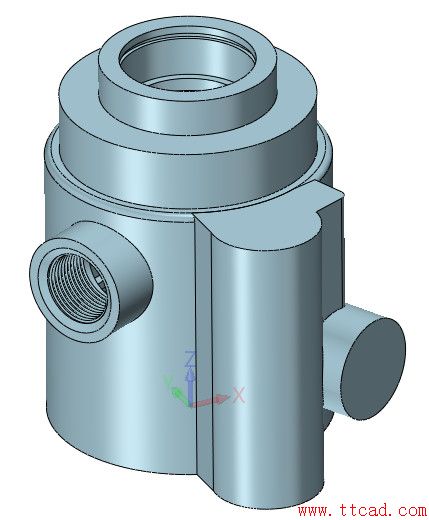

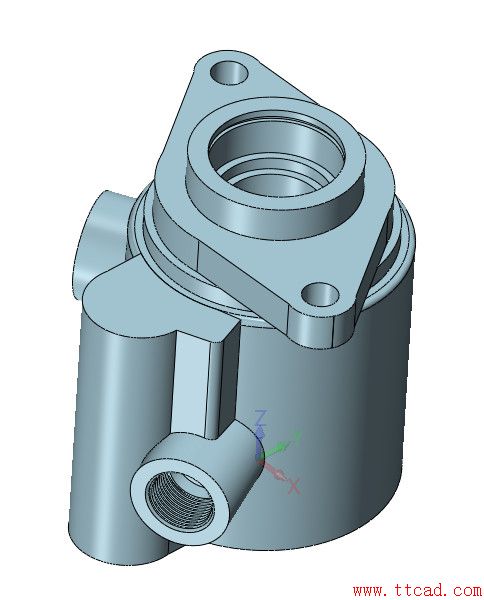

4.再使用類似的方法完成其余孔的螺紋設計，如圖20。
圖20
第五步 底座的設計

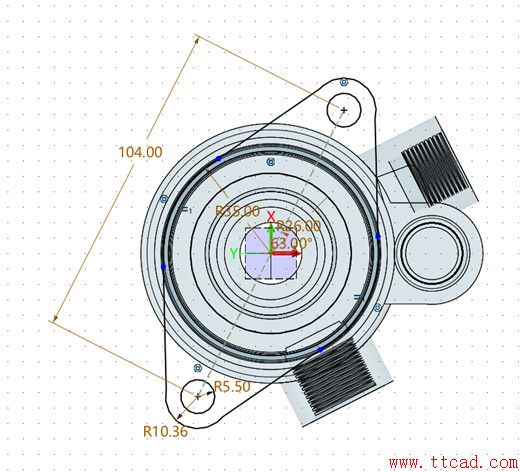

1.進入草圖完成底座截面設計，如圖21。
圖21

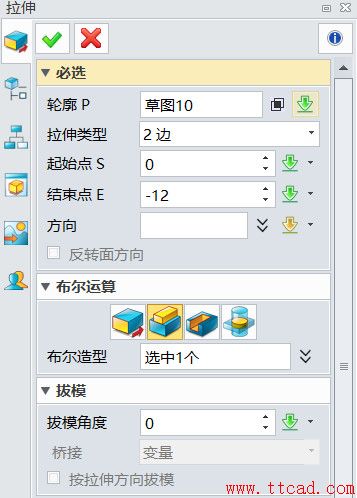

2.使用拉伸命令，輪廓選擇草圖10，拉伸類型2邊，從0度開始到-12度結束，布爾運算選擇加運算，如圖22。
