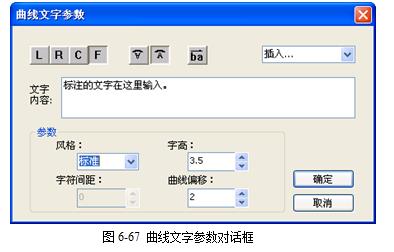

(1) 對齊方式：單擊按鈕設置文字左對齊；單擊按鈕設置文字右對齊；單擊按鈕設置文字居中對齊；單擊按鈕設置文字均布對齊。(2) 文字方向：單擊按鈕設置文字倒置，單擊按鈕設置文字正放，單擊按鈕設置文字從右向左排列。(3)【參數】組：用于設置文字風格、文字大小及文字距曲線的距離。設置好各項參數，輸入文字內容，單擊【確定】按鈕即可生成“曲線文字”對象。效果如圖6-68所示。6.5.3 轉義符號與【插入…】    框為方便常用符號和特殊格式的輸入，電子圖板2013規定了一些特殊符號的表示方法，這些方法均以%作為開始標志，之后是一個小寫字母，這些符號是統一的整體，不能分割開，比如“%c30”不能寫成“%  c30”，這些轉義符可以在各種編輯框中使用，記住這些轉移符號，可以提高標注時的效率。常用的轉義符號有：%c：用于表示直徑，顯示為“φ”；%d：用于表示角度，顯示為“°”；%p：用于表示對稱公差，顯示為“±”；%x：用于表示倒角，顯示為“×”；%%：用于表示百分號，顯示為“%”在【文字編輯】、【尺寸公差標注】、【引出說明】、【技術要求庫】、【填寫標題欄】、【填寫明細表】等對話框中均有【插入…】列表框，從該列表框中可以直接插入上述字符，同時還可插入其他一些特殊字符，如圖6-69所示，不同地方打開的【插入…】列表稍有區別。1. 偏差    選擇該項，系統彈出【上下偏差】輸入對話框，如圖6-70所示。在上下偏差編輯框中輸入上下偏差，而后按【Enter】鍵或單擊【確定】按鈕結束偏差輸入，輸入的上偏差必須大于下偏差。偏差輸入的結果在【文本編輯器】中顯示實際效果，在其他文本框中均以格式化字符串的形式顯示，如圖6-70的輸入則顯示為“{\D\H0.7071x;+0.05^-0.02>a;}”。2. 上下標     選擇該項，系統彈出【上下標】輸入對話框，如圖6-71所示。上下標輸入的結果在【文本編輯器】中也會顯示實際效果，在其他文本框中均以格式化字符串的形式顯示，如圖6-71的輸入則顯示為“{\S+0.05^-0.02;}”?！旧舷聵?biāo)】與【上下偏差】功能類似，但二者也有差別?！旧舷缕睢枯斎霑詣釉谄钋懊娌迦胝撎?，而【上下標】不會；【上下偏差】只能輸入數字，【上下標】可以接受字符輸入；在輸入數值時，【上下偏差】的上偏差必須大于下偏差，而【上下標】中上標數值可以小于下標數值；另外偏差的字體稍大于上下標，在使用中請用戶注意區分。3. 分數    選擇該項，系統彈出分數輸入對話框，如圖6-72所示，【分子】、【分母】框中輸入數值，即可在【文本編輯器】中顯示分數，在其他文本框分數的格式化字符串為“{\V\H0.7071x;分子^分母>a;}”。4. 粗糙度    選擇該項，彈出【表面粗糙度】對話框，詳見6.7.3 【粗糙度標注】。粗糙度符號的格式化字符串比較復雜，如用加工方法得到Ra1.6的粗糙度，其格式化字符串“{\R\H0.707x;0^0^7^^1.6^^^^;}”；5. 尺寸特殊符號    選擇該項，系統彈出【尺寸特殊符號】對話框，如圖6-73所示，該對話框中顯示了在機械制圖的尺寸標注中常用的一些特殊符號，如矩形符號、孔深符號、锪孔符號等。
