本文講述AutoCAD2018旋轉命令畫簡易花瓶：
1.打開autoCAD，視圖――前視

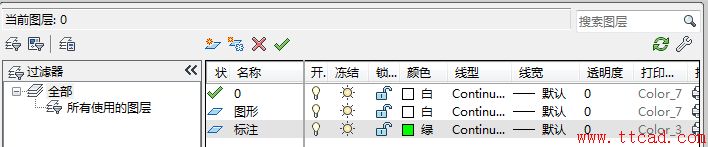

2.新建圖層
LA――空格――新建圖形圖層與標注圖層
3.畫一個長100mm，高300mm的矩形
REV(矩形)――空格――用鼠標左鍵點一個，松開左鍵再拖一下鼠標――輸入 100,300――矩形畫好
再沿上下邊的中點畫一條直線
L(直線)――空格――用鼠標左鍵點一下上邊的中心，再點一下下邊的中點――空格――直線畫好

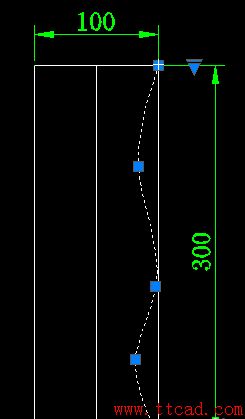

4.AutoCAD2018中文版如圖畫一條樣條曲線
SPL(樣條曲線)――空格――在矩形右上頂點點擊第一點，然后如圖彎曲點3點，最后點矩形右下頂點――空格
若畫的不好，可以再調整樣條曲線的各個點
5.將樣條曲線向左偏移3mm
O(偏移)――空格――輸入3――選擇樣條曲線――再此線的左邊點一下

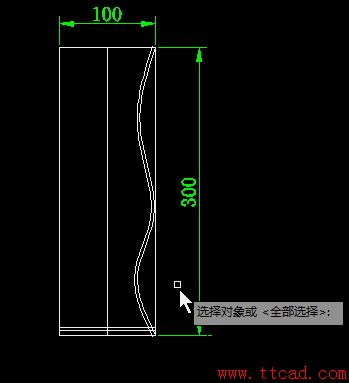

6.將矩形分解
X(分解)――空格――選擇矩形――空格

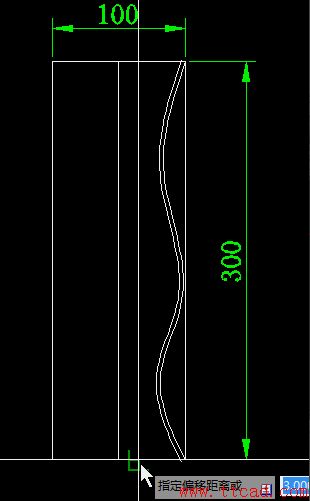

再將矩形的下邊向上偏移5，再向上偏移3
O(偏移)――空格――輸入5――選擇下邊線――在此線的上邊點一下――空格(擊兩下空格)――輸入3――在此線的上邊點一下

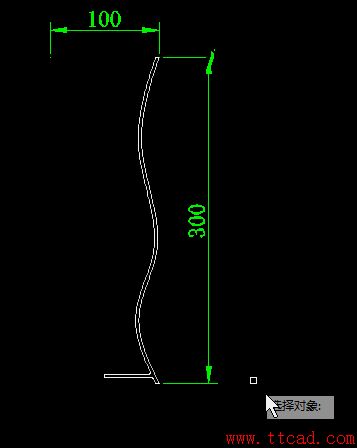

7.如圖修剪多余的線條
TR(修剪)――空格――單擊鼠標右鍵――選擇要修剪的線條
再將其它多余的線條刪除
選擇要刪除的線條――E(刪除)――空格

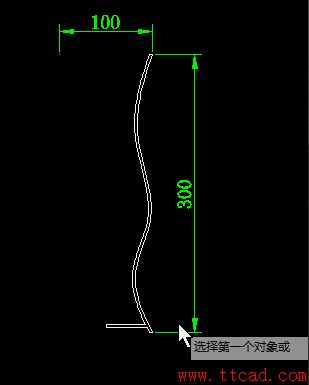

8.倒圓角
F(倒圓角)――空格――R(輸入圓角半徑)――1.5――選擇要倒圓角的兩邊線――空格――再選擇要倒圓角的兩邊線――空格――直到倒完

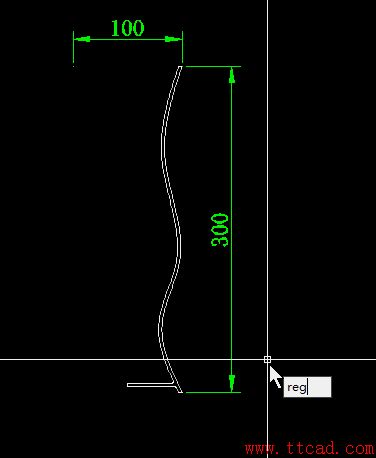

9.將些圖形面域
REG(面域)――空格――框整個圖形――空格

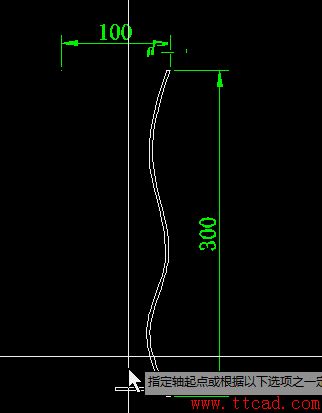

10將此面域圖形沿左邊中線旋轉
REV(旋轉)――空格――選擇圖形――空格――點中線上端點與下端點――空格
11.轉概念視覺樣式
SHA(視覺樣式)――空格――C(概念)――空格
動態觀察
3DO(動態觀察)――空格――按住鼠標左鍵，拖動觀察
