路燈是我們?nèi)粘Ｉ钪兄匾墓苍O(shè)施之一，它不但有照明的功能，而且根據馬路、公園、別墅花園等不同的應用場景，路燈的造型也是千變?nèi)f化的，具有一定的觀賞性。今天小編將以圖1中這個造型精致的路燈為例，向大家介紹下在三維CAD軟件――中望3D中其相應的建模設計步驟，這樣，大家在掌握了相關操作步驟和建模技巧之后，也能夠根據自己的想法，設計出造型個性化的精美路燈。

圖1 路燈

第一步：設計固定座。

先點擊“草圖”命令，選擇XY面，進入草圖界面進行輪廓繪制（圖2），完成后退出草圖，再點擊“旋轉”命令，選擇草圖為輪廓，旋轉軸為“Y軸”，詳細參數可參照圖3，這樣即可完成路燈固定座的建模設計。

圖2 繪制輪廓草圖

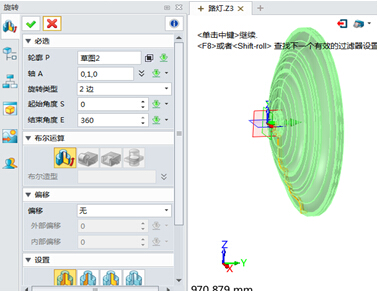

圖3 旋轉獲得固定座

第二步： 設計聯桿。

點擊“草圖”命令，選擇YZ面，進入草圖繪制聯桿輪廓（圖4），完成后退出草圖，點擊“拉伸”命令，選擇草圖為輪廓，拉伸類型“2邊”如圖5所示，即可獲得聯桿效果。

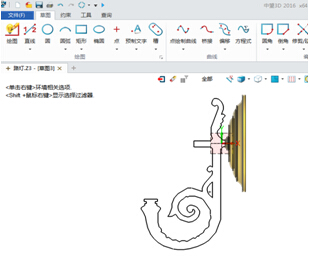

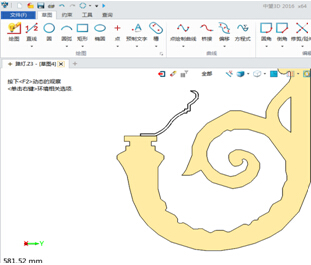

圖4 繪制聯桿輪廓草圖

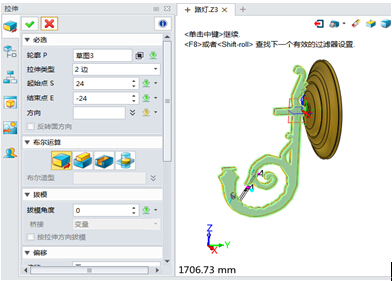

圖5 拉伸獲得聯桿

第三步：設計燈盤。

點擊“草圖”命令，選擇YZ面，進入草圖繪制燈盤輪廓（圖6），然后點擊“旋轉”命令，選擇所繪的草圖為輪廓，旋轉軸為“Z軸”，即可得到燈盤效果（圖7），該操作與第一步的步驟是一樣的。

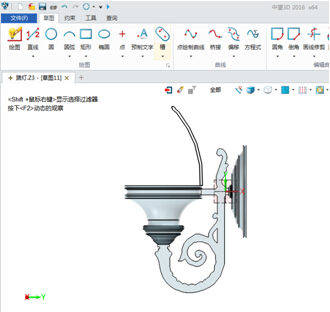

圖6 繪制燈盤輪廓草圖

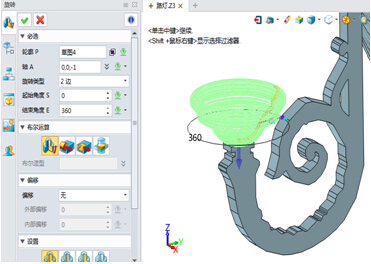

圖7 旋轉獲得燈盤

第四步：設計燈罩。

參照第一步和第三步的操作，選擇YZ面，繪制燈罩輪廓（圖8），完成繪制后，以 “Z軸”為旋轉軸，通過旋轉獲得燈罩（圖9）。

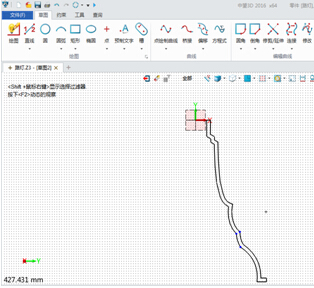

圖8 繪制燈罩草圖輪廓

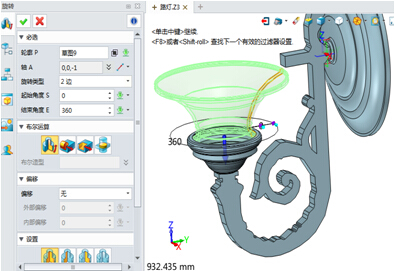

圖9 旋轉獲得燈罩

第五步：設計燈桿。

按照前面操作，選擇YZ面，進入草圖，繪制燈桿輪廓（圖10），完成后，點擊“拉伸”命令，選擇草圖為輪廓進行拉伸，完成后點擊“線框模塊”中的“復制”命令，進行旋轉復制，復制個數為“4”，效果如圖11所示。

圖10 繪制燈桿草圖輪廓

圖11 旋轉復制燈桿

第六步：設計燈頂。

參照前面操作，以YZ面繪制燈頂草圖（圖12），再以 “Z軸”為旋轉軸，旋轉獲得燈頂（圖13）。
