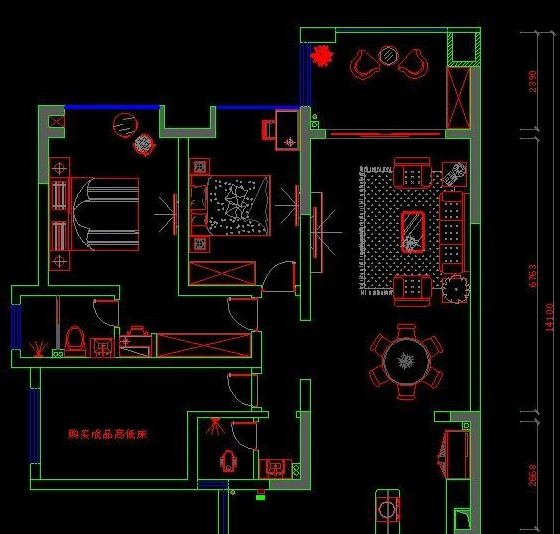

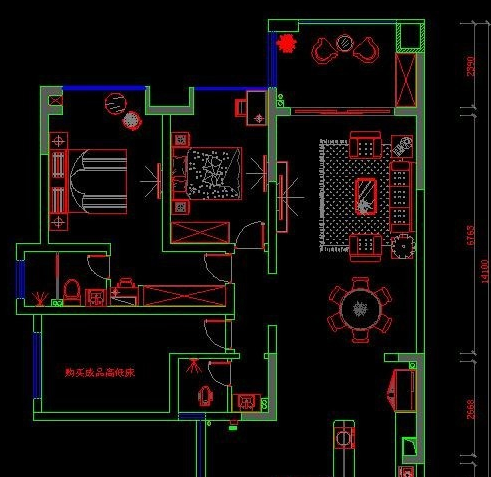

1.打開平面布置圖。
2.復制一份，主要復制電視墻區域。

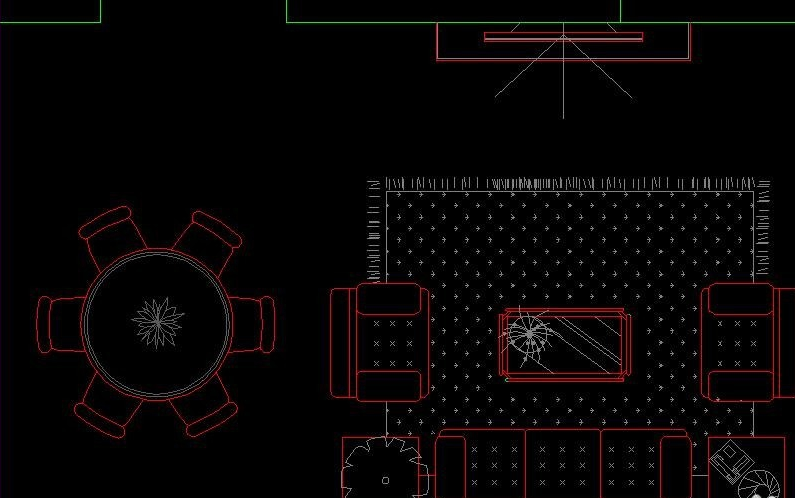

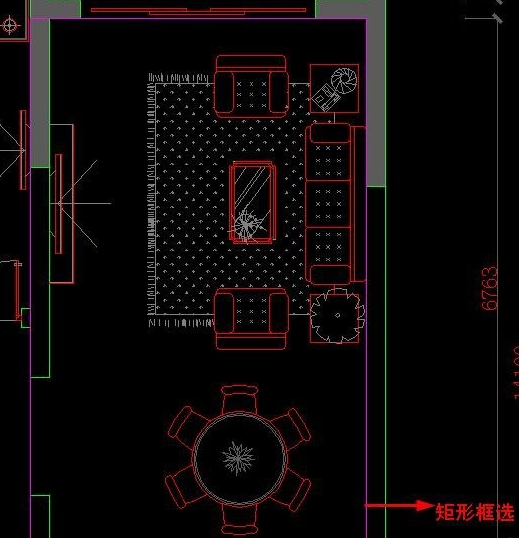

3.矩形選框框選電視墻區域。

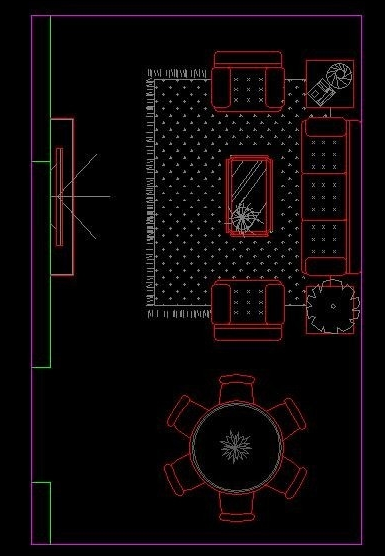

4.刪除選框意外的線條。
5.旋轉90度，讓我們正對電視墻。

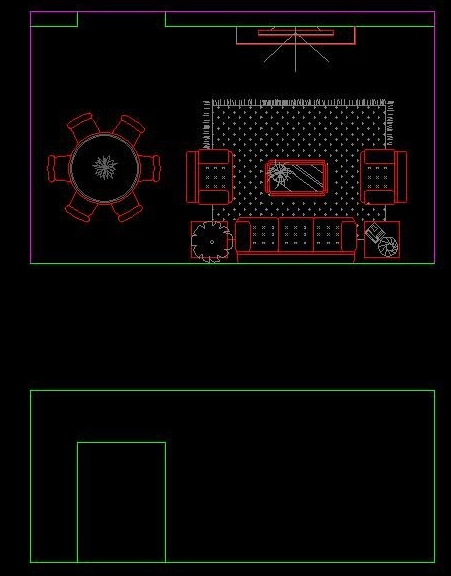

6.在下方畫基準線，作為墻角線。

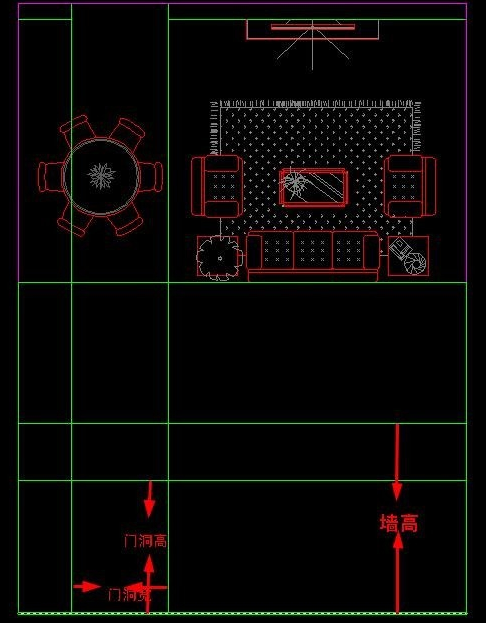

7.參考平面截圖，用輔助線畫好墻面設施情況。
8.刪除多余的線條，墻面原始結構就出來了。

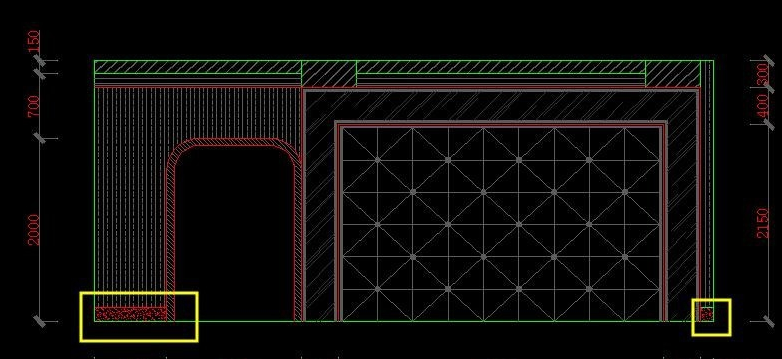

9.繪制出踢腳線位置。
10.繪制吊頂剖面造型。

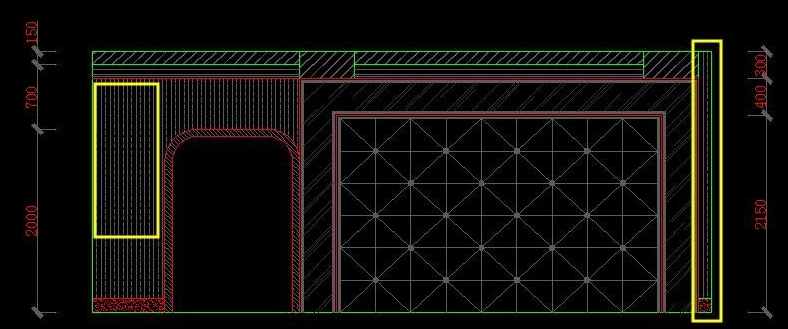

11.流出窗簾盒位置，墻面墻紙部分填充表示。

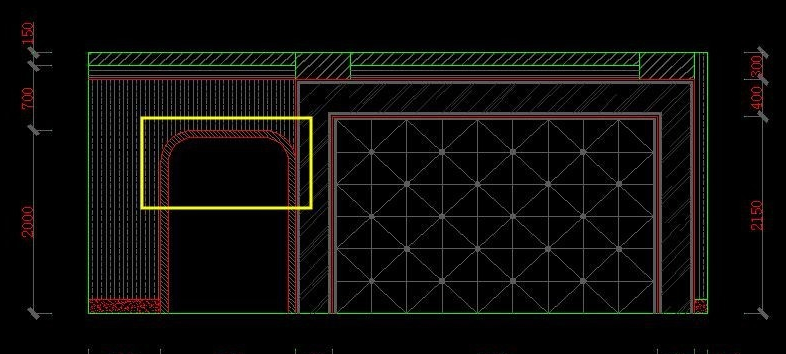

12.繪制出弧形門套。

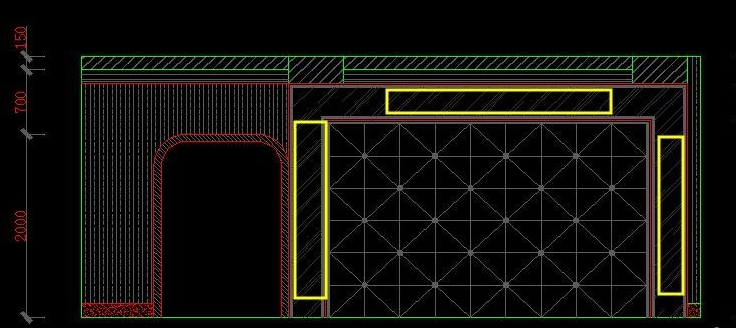

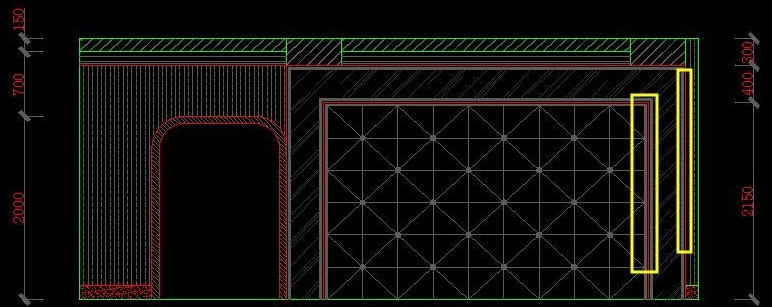

13.繪制不銹鋼包邊線條。
14邊框鏡面用填充表示。

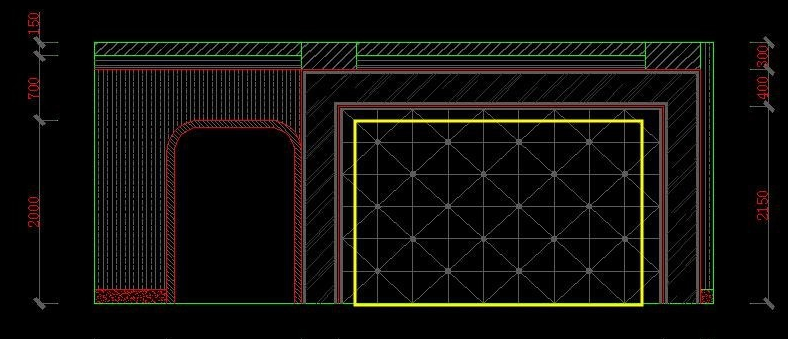

15.中間軟包自己繪制表示。

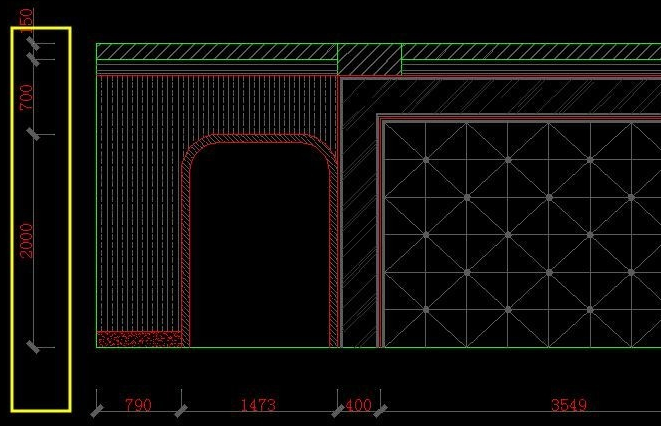

16.標注尺寸。

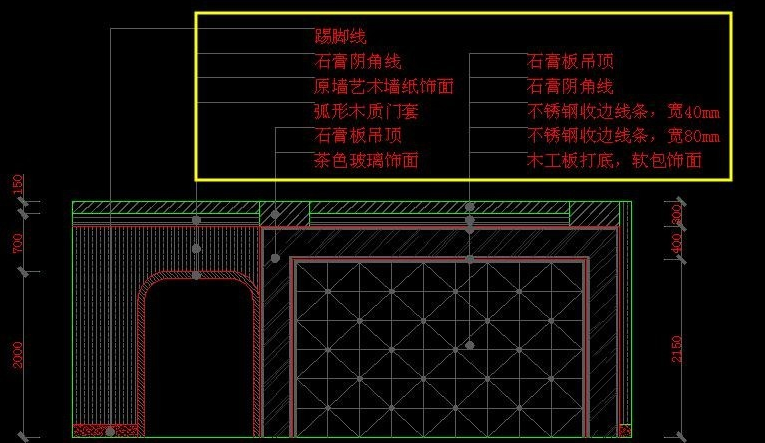

17.文字說明
