在Inventor中，衍生(Derived)是這種關聯的有效工具，能力很強、用著很舒服。因為篇幅關系，本文僅就零件設計中的使用進行分析和說明。
1． 公用草圖
設計參數的關聯，是所有設計中必然涉及到的、基本的功能要求，也是CAD軟件必備的功能。但是，其關聯可能不是很具體的數據，而是某個圖樣。例如總體設計提出了一種方案，而表達方法是一個二維的草圖，并保存為B.IPT文件,參見圖1。
如果有好幾個人同時在設計相關的不同的零部件，這就是并行設計，并行設計都與總體設計的意圖相關。我們希望做到：“多個幾乎同時進行的設計，共同基于一個草圖；并且在這一個草圖發生改變之后，所有的相關設計能夠自動跟隨改變”。
如果這個設想可以實現，就能做到“任何一個人在任何一個位置上對一個設計數據做出說明，大家都能看到并同時關聯使用”。實際上在Inventor中，當總圖設計修改了原始草圖之后，所有利用這個草圖衍生的零件，都將做到關聯修改。
例如某個設計項目組，需借用上級設計的意圖表達的草圖，完成相關的零件設計。其中一零件設計師的操作過程將是：

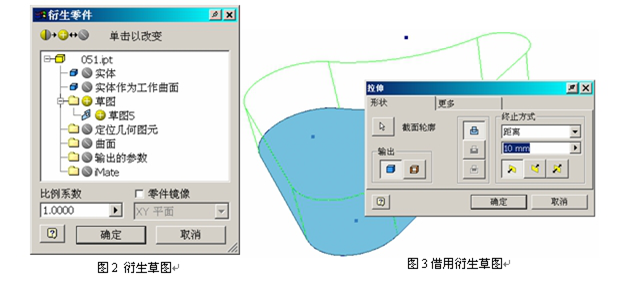

開始新零件，結束草圖；利用“衍生零件”功能，引入圖1中的零件，只需要草圖，具體的衍生參數設置參見圖2；
借助衍生而來的草圖直接創建特征（見圖3），進而創建其他特征完成自己的新零件。
這樣，當上游設計(B.IPT)的草圖參數發生改變后，再打開自己的設計結果，進行更新之后，即可見到模型已經關聯改變了。
在這種模式下，可以添加自己的特征，但不可以逆向修改原草圖。這正是通常的設計管理所需要的結果。
衍生結果本身也有若干可操作的功能，在瀏覽器中，選定衍生，可在右鍵菜單中看到（見圖4）。
做衍生的目的就是要實現“關聯”，如果“斷開”，這個草圖脫離了與原草圖的數據關聯，與重新做的草圖并無不同（甚至更為麻煩）。實際上這是要解決一種特殊的需要：想刪除這個衍生關聯。這就要先“斷開”，然后才可以刪除。
2． 模型之間的布爾運算
在兩個零件模型之間做布爾運算，是設計中相當普通的需求，AutoCAD/MDT中都直接有這種功能，然而目前Inventor還沒提供直接的操作。但 是，并不是說Inventor的算法核心不能完成這樣的要求?？赡艿拈g接方法有幾種，這里先介紹利用衍生的解決方案。
例如：已經設計了某零件的鍛造毛坯MP.IPT，現在要設計鍛造模具的型腔。希望能利用零件毛坯與模具體的差運算，直接“挖”出型腔，并保持兩者的設計數據關聯。這是設計過程的一種常見的要求。做法如下：
在毛坯零件模型中注意將軸線呈可見狀態。
開始新零件，結束草圖；在特征工具面版上啟用“衍生零部件”工具；
選定MP.IPT作為衍生的源零件；
在衍生參數對話框中，選定“實體為工作曲面”；
選定“定位幾何圖元”這樣就能把原模型的可見的設計基準軸線加入進來，參見圖5。
在“原始坐標系”的XY面創建草圖，根據衍生零件跟隨進來的基準軸線，創建和約束模子的外框草圖，見圖6左。
拉伸成模子方塊，參見圖6。
