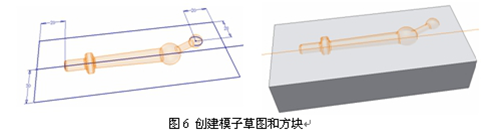

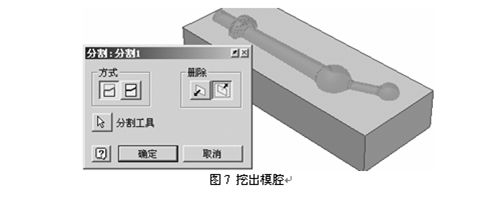

利用“分割”功能，以衍生的曲面為工具，切割模子方塊，挖出模腔，參見圖7。

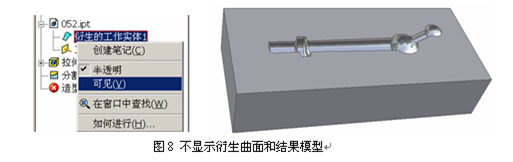

設置衍生曲面呈不可見，見圖8左。
3．零件分割
進行罩殼類零件設計時，常常是先設計好整體，之后根據需要分割成多個零件。設計構思的正確表達，是希望將來各個罩殼零件都能按照整體設計的變化而跟隨變化。

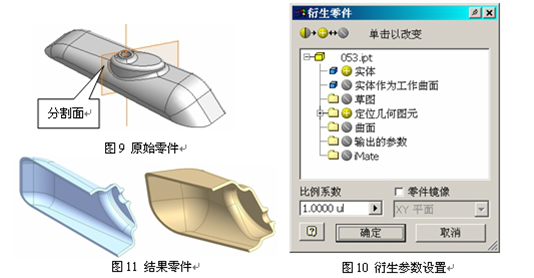

如圖9，整體設計為BaseK.IPT；零件上的工作面則是未來分割零件的工具。當然，這個分割工具也可以是曲面。
首先創建新零件，再利用衍生功能引用BaseK.IPT，并帶著分割工具面引入？，衍生參數設置參見圖10。之后用工作面切割，分別形成各個零件各自另存，結果參見圖11。
4．產生控制路徑

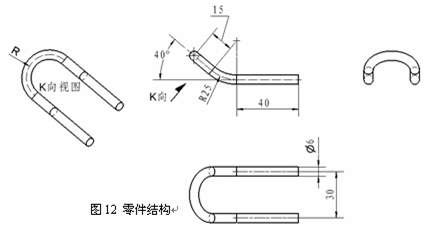

圖12是零件局部結構，這是用鋼絲彎曲而成的。
可以肯定，在Inventor中，只要完成了空間曲線組成的三維路徑，用掃掠將很容易完成這類模型的創建。
實際上，三維草圖投影棱邊的結果，已經是“真正”意義上的三維空間曲線了。這提示我們，做出輔助實體，為生成三維掃掠路徑創造基礎條件。于是，這類模型的解決方案就有了：
□ 創建基礎實體零件，見圖13；
□ 開始新零件，衍生這個基礎實體零件；
□ 創建三維草圖，投影衍生曲面的相關棱邊，成為路徑；
□ 在衍生曲面的開*端做草圖，投影直線，以投影點為圓心，作草圖圓；
□ 掃掠完成，結果見圖14。
5．衍生功能的總結
衍生功能很有趣，它是工程師常掛在嘴邊上的設計用語―“在xxx基礎上如何如何…”這個設計思維的清晰的表達方法。Inventor關于零件環境中衍生機制的幾個規則是：
衍生結果零件的基礎特征。
基礎特征是不能在衍生零件環境下修改的，就是說，只能因為原零件的修改造成衍生零件的相關修改，而不能逆向操作。這清楚地表達了設計數據的繼承關系。
衍生零件可以在原零件基礎上添加特征。
在原零件修改之后，衍生零件的新加特征將能保持定義時的條件，更新之后跟隨變化。這就清楚地表達了設計構思中的繼承和關聯。
