天天精選CAD繪圖實例及解答（123)

求： 1.a之距離為何？ (A)26.7499  (B)26.7949  (C)26.7994

2.此彈簧之總長(拉直)為何？ (A)411.9349  (B)411.9439  (C)411.9934

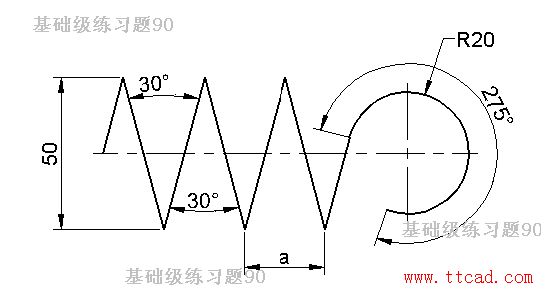

附圖：

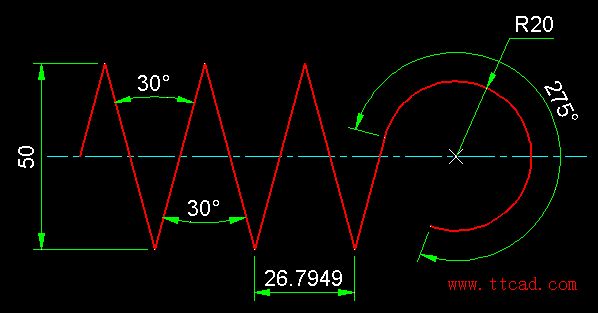

參考畫法： 1.a之距離=26.7949，就是(B) 2.此彈簧之總長(拉直)=411.9349，就是(A)

附圖：

解題思路：

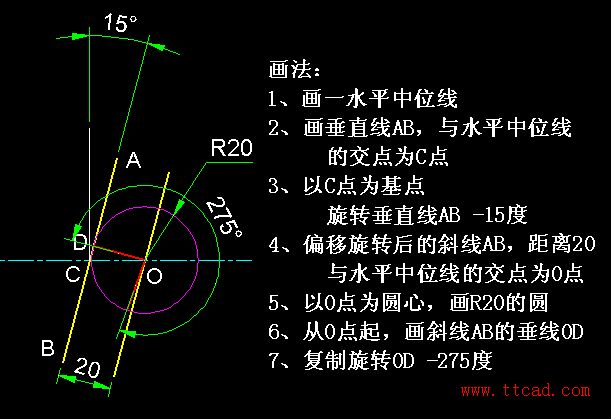

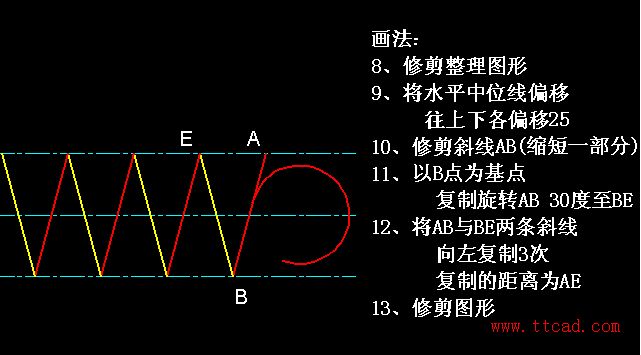

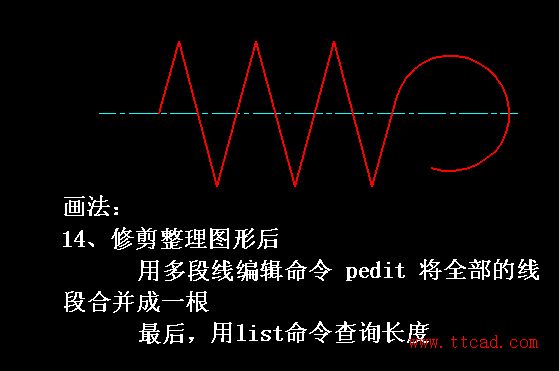

    本題有2大關鍵點： 1、畫成R20的圓后，修剪成275度的圓弧 2、用多段線編輯命令 pedit，將所有線段合為一體，便于查詢。 畫法：
