前兩天就有一位朋友問了這樣一個問題，并發過來了圖紙，他在標注圖中尺寸的時候，發現他標注的數值與圖形中其他標注明顯不一樣，差著一個數量級，如下圖所示。
這是怎么回事呢？下面就給大家介紹一下出現這種問題時應該怎么找出問題的原因。

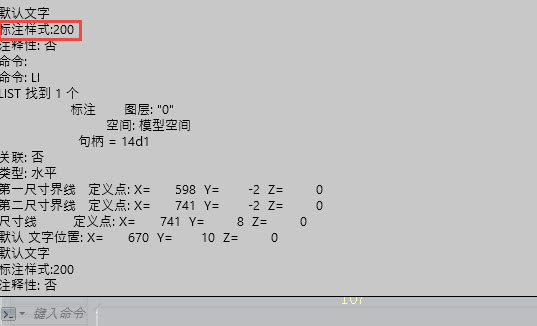

1、輸入LI，回車，選中這個標注，看看它的參數，如下圖所示。
我們可以看到這個標注的樣式名是200，但看上去并沒有什么特殊的地方，我們再來看看其他看似正常的標注的參數。

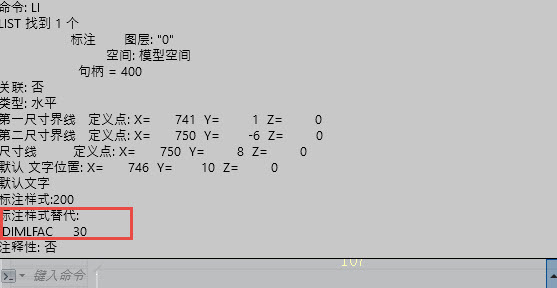

2、輸入LI，回車，選中旁邊看上去正常的標注，看看它的參數，如下圖所示。
這個標注的樣式也是200，但可以看到下面出現了：標注樣式替代的參數：DIMLFAC 30，這說明這些標注在標注樣式的基礎上修改了標注的測量單位比例，或者叫線性比例。圖中原有的標注通過將DIMLFAC設置成30，標注數值被放大了30倍，這說明這張圖并不是1：1繪圖，而且也不是在標注樣式中直接設置的測量單位比例。

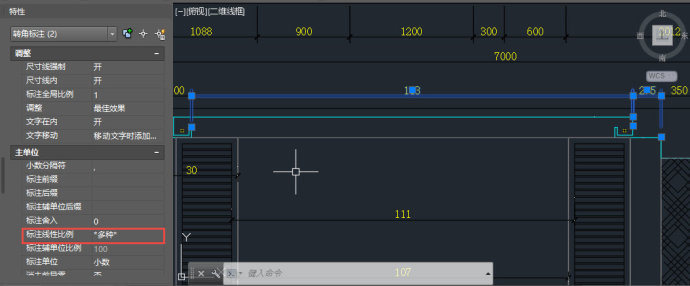

用LI可以直接看出標注單獨設置的、與標注樣式不同的參數，其實用特性面板（CTRL+1）也能看出來問題，我們將兩個標注同時選中，然后瀏覽一下兩個標注的參數，看看哪個參數顯示為*多種*，就知道兩者哪個參數不同了，如下圖所示。
但從特性面板無法知道到底哪個標注是跟標注樣式不一致的，所以還是建議還是用查詢LI命令。
標注參數怎么設置得跟樣式不同？

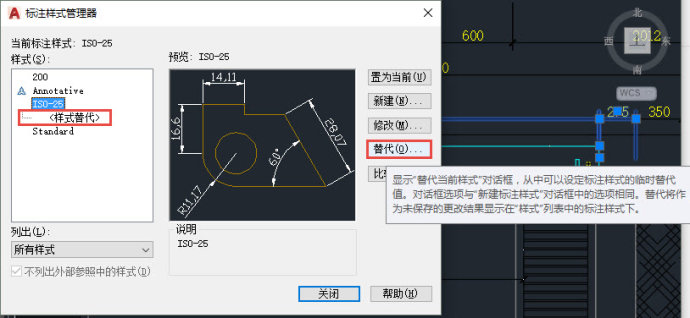

CAD軟件允許屬于同一標注樣式的標注實體具有不同的特殊的參數，即同一樣式的標注可以具有某些個別不同的參數。上面查詢時看到被修改參數叫標注樣式替代，出現上述情況的原因有三種：

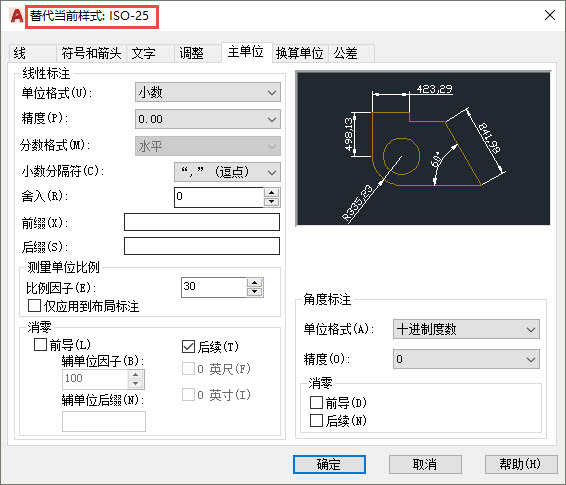

這樣就定義了一個特殊的樣式，其參數與原標注樣式大體相同，只是有個別參數有所不同。該樣式定義后，程序并不對圖中已有的屬于原標注樣式的標注實體進行更新。如果將替代樣式設置為當前樣式，用戶再進行標注，就等于圖中存在兩種同名帶設置不同的標注樣式了。
二、對于已經存在的標注實體，在屬性框（CTRL+1）中對標注進行修改，則該標注實體也屬于一個特殊樣式了。
三、直接設置標注相關的變量，例如通過輸入DIMSCALE修改標注的特征比例，輸入DIMLFAC修改測量單位比例。
如果標注沒有使用替代參數，修改標注參數，圖中使用該樣式的標注通常會自動更新。如果使用替代樣式或修改個別參數的標注也會更新，但其被修改的特殊參數仍會保留。例如一個標注與標注樣式的區別是文字高度不同，那么修改標注樣式的文字高度，此標注的文字高度將不再變化，而其他參數（如箭頭大小等）仍會標注樣式中參數的變化而發生改變。
