【模型空間詳細介紹】
模型空間主要是用于建模的，在模型空間中，可以繪制全比例的二維圖形或者三維模型，還可以為圖形添加標注和注釋等內容，模型空間還是一個沒有界限的三維空間，并且永遠是按照1:1的實際尺寸繪圖。
模型空間對應的窗口稱為模型窗口（如下圖），在模型窗口中，十字光標在整個繪圖區域都處于激活狀態，并且可創建多個不重復的平鋪視口，用來從不同的角度觀測圖形。在一個視口中對圖形做出修改后，其他的視口也會隨之更新。
【布局空間詳細介紹】
布局空間又叫做圖紙空間，主要用于出圖。模型建好后，需要將模型打印到紙面上形成圖樣。使用布局空間可以方便地設置打印設備、紙張、比例尺、圖樣布局，并可以預覽實際出圖的效果。
布局空間對應的窗口叫做布局窗口，可以砸同一個CAD文檔中創建多個不同的布局圖，單擊工作區左下角的各個布局按鈕，可以從模型窗口切換到各個布局窗口，當需要將多個視圖放在同一張圖樣上輸出時，通過布局就可以很方便地控制圖形的位置，輸出比例等參數。
CAD中的空間管理以及新布局的創建：

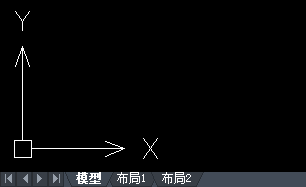

首先在工作窗口下右擊模型或布局1、布局2選項，在彈出的快捷菜單中選擇相應的命令，可對布局進行新建、刪除、重命名、移動、復制以及頁面設置等操作。如圖所示。
【空間的切換】

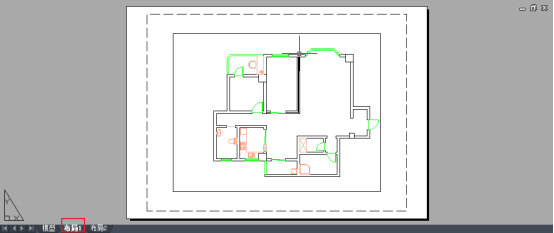

在模型中繪制完圖樣后，若需要進行布局打印，可以單擊繪圖區域左下角的布局空間選項卡，也就是布局1和布局2，進入布局空間，對圖樣打印輸出的布局效果進行設置。設置完成后，單擊模型選項卡即可返回到模型空間。
【創建新布局】
布局是一種圖紙空間環境，它模擬顯示圖紙頁面，提供直觀的打印設置，主要控制圖形的輸出，布局中顯示的圖形與圖紙頁面上打印出來的圖形完全一樣。
調用【創建布局】的方法有以下幾種：

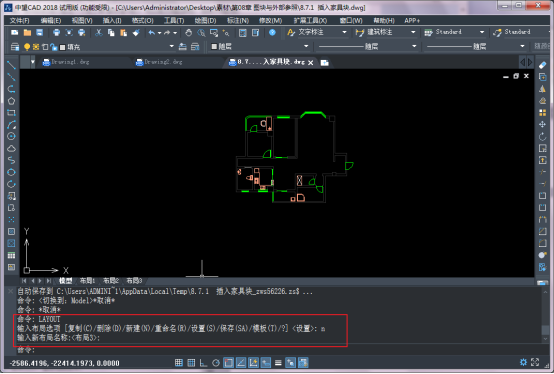

1.在命令行中輸入LAYOUT命令。

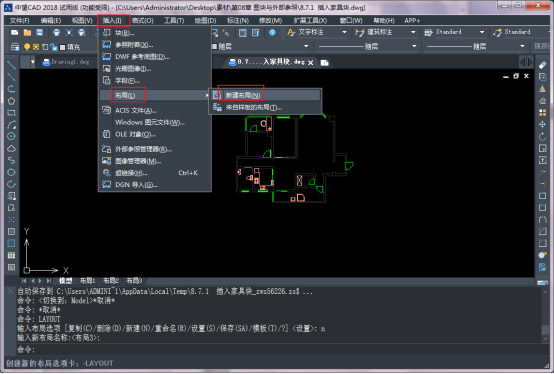

2.在【插入】選項中找到【布局】，在自動彈出的菜單中選擇【新建布局】，如圖所示。
3.右擊繪圖窗口下的【模型】或【布局】選項卡，在彈出的快捷菜單中選擇【新建布局】命令。
