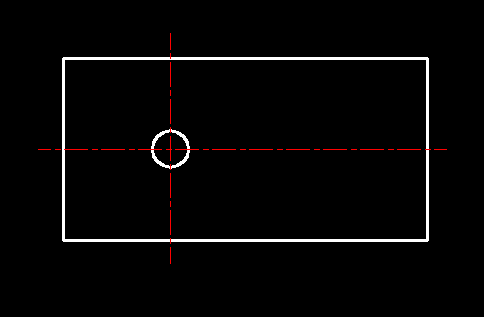

CAD坐標標注一般用于沖壓模具，鈑金件圖紙標注，這樣標注的方法清晰。下面就分享下具體標注的方法及含義，以矩形為例，如下圖所示

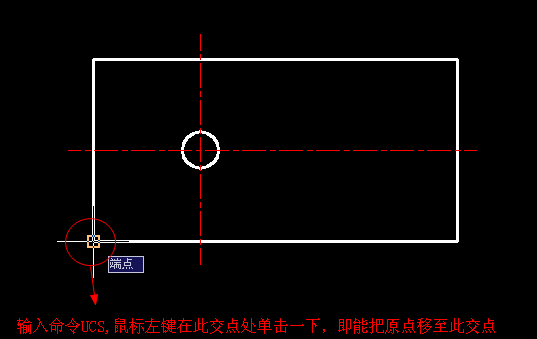

第一步：輸入命令UCS,將坐標原點移動矩形左下角，按下圖操作

第二步：?jiǎn)螕魳?biāo)注――坐標標注，或者采用快捷鍵：DOR

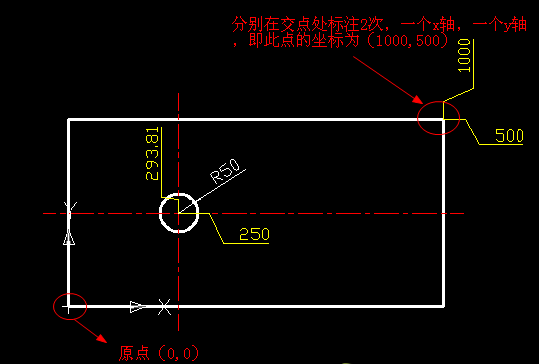

第三步：對圖形進行標注，每個交點進行標注2次，一個位x軸數值，另一個為Y軸數值，如圖
