本文講述利用EXCEL公式計算坐標點在AutoCAD2018中畫曲線。大致過程是先輸入X坐標值，然后根據公式計算出Y值。將X值Y值按（X，Y)的形式輸出，在AutoCAD2018繪制樣條曲線，將一系列（X，Y)坐標值輸入，即得到公式曲線。

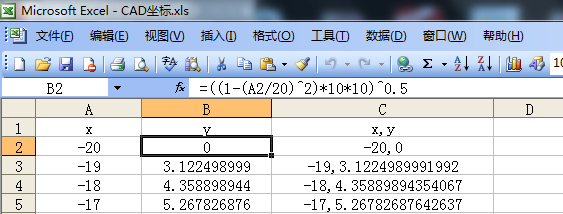

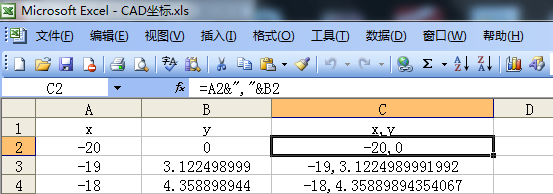

一、將EXCEL表格制作好。先輸入X值，再按公式計算出Y值，后單擊C列的第一個空單元格，圖中的單元格C2，在頂部fx公式欄輸入公式=A2&","&B2，就可以將XY坐標合并成需要的格式了，如下圖所示。

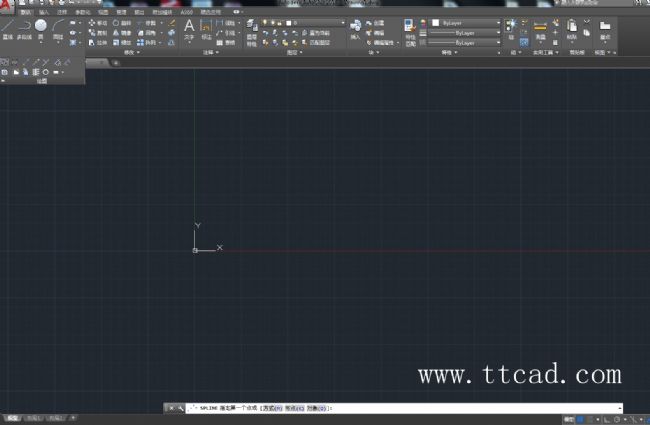

二、打開AutoCAD2018，點擊樣條曲線SPL命令。

三、切換到EXCEL表格，復制所有X/Y的坐標值。

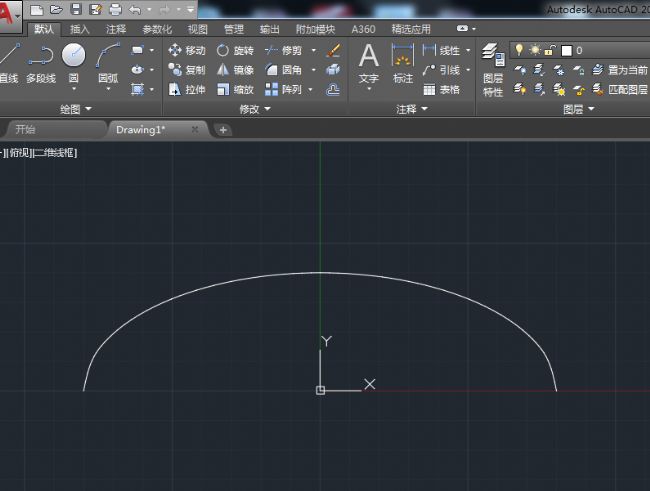

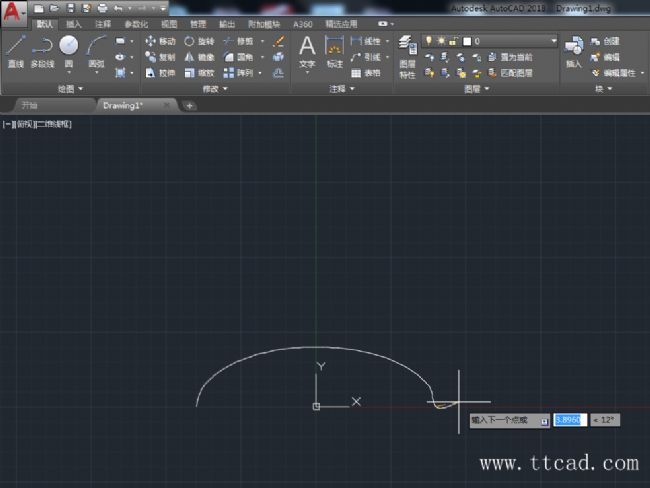

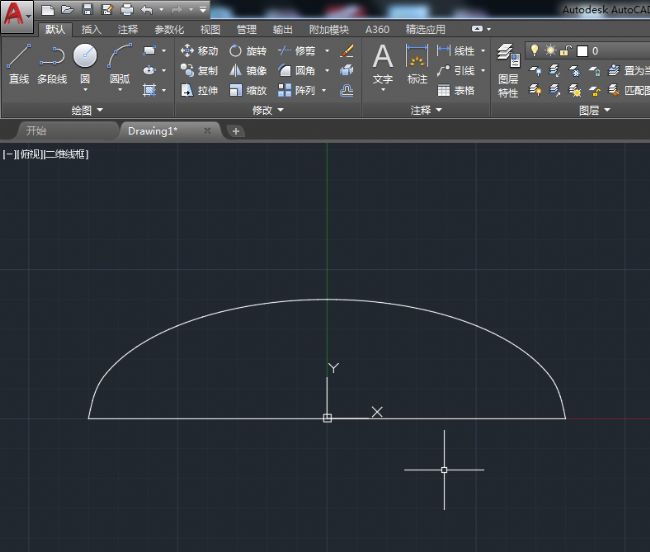

四、然后將X/Y值坐標粘貼到樣條曲線SPL命令對話框，即得到如下所示樣條曲線。
