一、準備
在進行拼圖打印之前，需要對圖紙進行一個基本的整理設置，以便后續進行拼接。
1、頁面設置

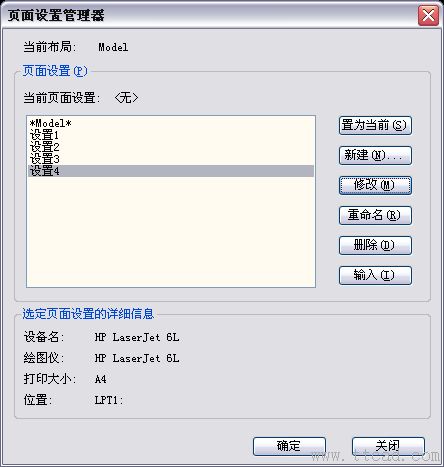

點擊菜單中的“文件”，再選擇“頁面設置”，將【頁面設置管理器】調出來，在這里，我們新建頁面：

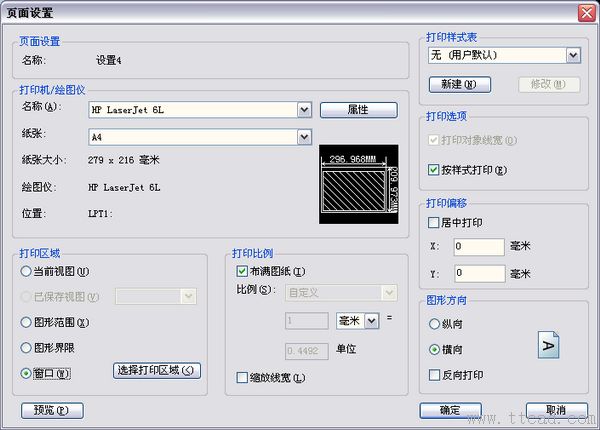

2、新建好了之后，點擊“修改”就可以打開下面的這個窗口了：
3、設置打印范圍：就是確定好要被打印的區域。
4、設置比例：
（1）大多數正式出圖的圖形以精確的比例打印，打印比例代表打印的單位與繪制模型所使用的實際單位之比。
當“布滿圖紙”未被勾選時: 打印中心采用選擇的打印區域和打印比例計算出“圖紙”的形狀和大小。
【注意】不要設置過大的“圖紙”，因為這時程序?qū)Α皥D紙”的大小沒有限制，可能超出紙張范圍，打印不正確。
（2）在審閱草圖時，通常不需要精確的比例。 可以使用“布滿圖紙”選項，按照能夠布滿圖紙的最大可能尺寸打印視圖。 將圖形的高度或?qū)挾日{(diào)整到與圖紙相應的高度或?qū)挾取?/p>
當“布滿圖紙”被勾選時: “圖紙”的大小采用“頁面設置”的紙張大小。此時需選擇打印機，以設置紙張大小。
【注意】用“布滿圖紙”的方式打印時，如果該“頁面設置”沒有設置紙張大小，打印中心將無法加載此 “頁面設置”。
5、保存好所有設置和準備好的圖紙。
二、拼圖打印
1、創建工程
在打印之前，我們需要先創建一個打印工程，在菜單中點擊文件，新建，根據指示將打印工程新建，各種細節的設置可以參考下面的截圖：
2、加載圖紙
被加載的圖紙格式必須是dwg格式，在菜單中點擊“編輯”，再選擇“加入圖紙”，將需要打印的圖紙加進去。
3、加載頁面

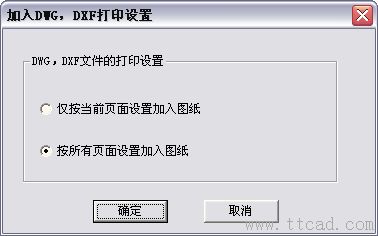

菜單欄選中“設置”，再選擇“deg打印設置”，在【加入DEG\DXF打印設置】窗口選擇頁面設置：
4、微調：針對一些細節進行進一步的調整。

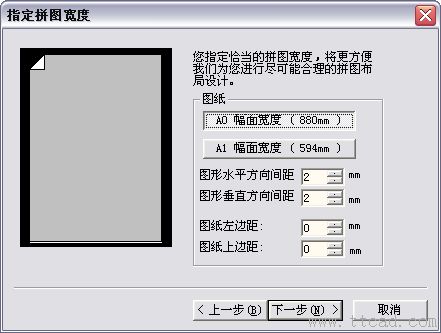

5、排版：將圖紙進行手工或者自動排版。
（1）手工調整圖形的位置：選擇需調整的“圖紙”。
a.按住鼠標左鍵，拖動合適位置，松開左鍵。或按方向鍵(↑、↓、←、→)進行上、下、左、右位置調整；
b.點擊右鍵菜單中的<旋轉>項中的旋轉角度，所選“圖紙”旋轉指定角度；
c.點擊右鍵菜單中的上、下、左、右對齊，實現手工拖動后的精確對齊；
d.點擊右鍵菜單中的<輸出大小>項中的合適圖幅，系統將所選“圖紙”自動縮放成所選圖幅大小。<輸出大小>中的可以將縮放后的圖幅恢復到原圖幅大小。

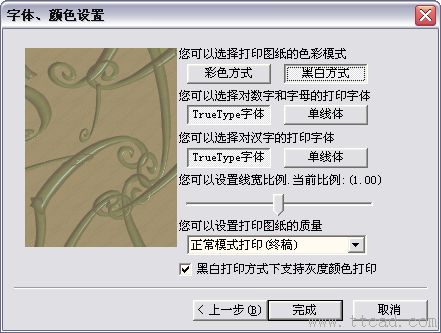

6、設置好打印設備和打印樣式；
7、打印。
