給軸測圖添加文字

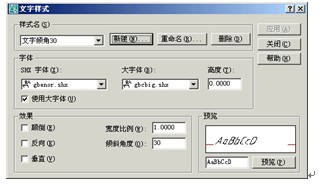

1.單擊【格式】/【文字樣式】，打開【文字樣式】對話框，再單擊 按鈕，創建名為“文字傾角30”的文字樣式，如圖11-63所示。在該對話框的“字體”區域中設定新樣式連接的字體文件為“gbenor.shx”和“gbcbig.shx”，在“效果”區域的“傾斜角度”欄中輸入數值30。
新建文字樣式2.用同樣的方法建立傾角是-30°的文字樣式“文字傾角-30”。3.使文字樣式“文字傾角-30”成為當前樣式，然后用DTEXT命令沿-30°方向書寫文字，結果如圖11-64所示。

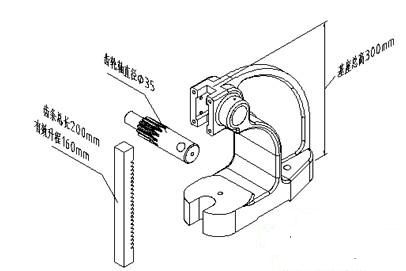

沿-30°方向書寫文字4.用MTEXT命令書寫多行文字，文字外觀由樣式“文字傾角30”控制，結果如圖11-64所示。
書寫多行文字5.用ROTATE命令將多行文字旋轉30°，結果如圖所示。各軸測面上文本的傾斜規律如下。
在左軸測面上，文本需采用-30°的傾斜角。
在右軸測面上，文本需采用30°的傾斜角。
在頂軸測面上，當文本平行于x軸時，采用-30°的傾斜角。
在頂軸測面上，當文本平行于y軸時，需采用30°的傾角。
由以上規律可以看出，各軸測面內的文本或是傾斜30°或是傾斜-30°，因此在軸測圖中書寫文字時，應事先建立傾角分別是30°和-30°的兩種文本樣式，這樣只要利用合適的文本樣式
