跨部門、跨區域的協同設計越來越頻繁，設計師完成CAD繪圖設計后就需通過圖紙的傳遞進行交流互動。而圖紙?jiān)趥鬟f過程中會存在不少問題，如因使用了定制的字體使得文字無法正常顯示、傳遞時沒有附上圖中插入的圖像或外部參照文件，對方打開圖紙只有路徑而沒有圖像等等，造成圖紙交互障礙。

    中望CAD平臺軟件的電子傳遞功能就可以有效解決這一問題。

Step1:創建傳遞

    運行CAD軟件并打開圖紙，在菜單欄―文件中開啟【電子傳遞】功能。

    如下圖1所示，軟件以文件樹或者文件表的形式展示需要傳遞的圖紙。設計師可直接添加圖紙，或者從文件夾中選擇需要的圖紙。

    右側的【選擇一種傳遞設置】對話框中可新建或修改設置；左下注解框中可附上對圖紙的簡單說明，這些說明文字最終會以文本文檔形式和圖紙相關文件一起打包。

圖1/中望CAD創建傳遞

Step2:修改傳遞設置

    點擊【傳遞設置】按鈕，在彈出的對話框中單擊【修改】，進入“修改傳遞設置”對話框。電子傳遞功能可以將圖紙、字體、外部參照等一起以壓縮包形式傳遞。

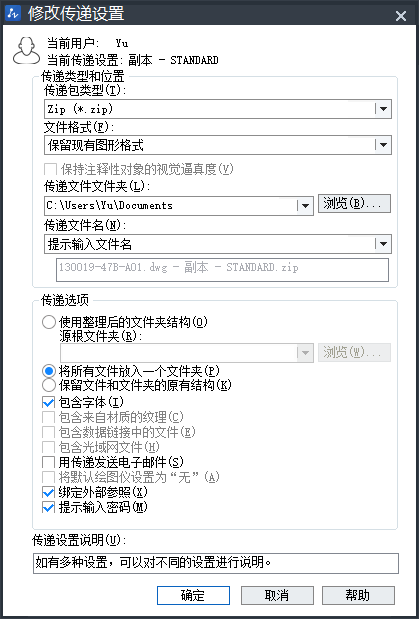

    如下圖2所示，在這個“修改傳遞設置”對話框中可以設置傳遞包的類型、文件格式、傳遞文件建立的路徑等。設計師如果在圖紙中使用了特殊的字體，則需要勾選“包含字體”，以保證對方打開圖紙時文字可以正常顯示。

    如有多種設置，還可以在最后添加上對傳遞設置的文字說明。

圖2/中望CAD修改傳遞設置

Step3:查看傳遞報告

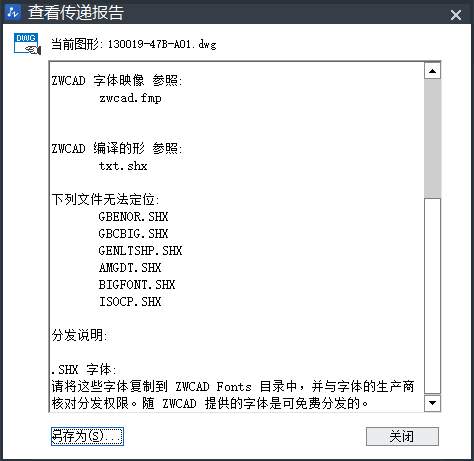

    設置完成后，選擇已修改的設置進行電子傳遞，點擊【查看報告】按鈕，可以看到對打包文件的說明，如下圖3所示，如包含了字體，則在分發說明中，會寫明對字體文件的詳細解釋。

    設計師不僅可以查看傳遞報告，還可將傳遞報告保存到本地，方便日后再次查看。

圖3/查看傳遞報告

    一切就緒后，設計師點擊“確定”就可進行電子傳遞了。
