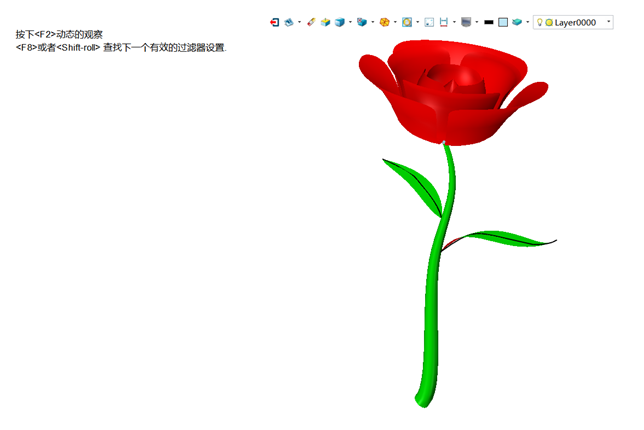

圖1 玫瑰花案例
第一步:草圖繪制

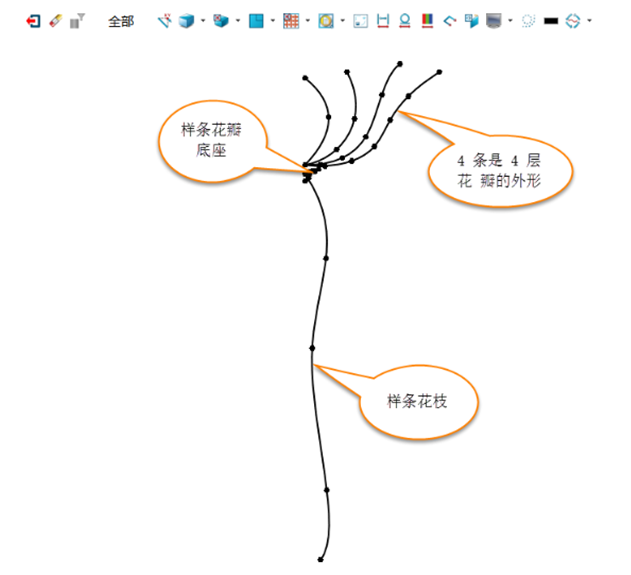

使用“點繪制曲線”功能繪制如圖2所示的草圖:四條曲線即是花瓣的四層,因為第一層花瓣未放,所以最內側花瓣繪制時要求起點和終點在一條豎直線內,其余可按照設計者意圖設計,注意保持整個圖形比例協(xié)調。
圖2 玫瑰花草圖
第二步:花瓣和底座繪制

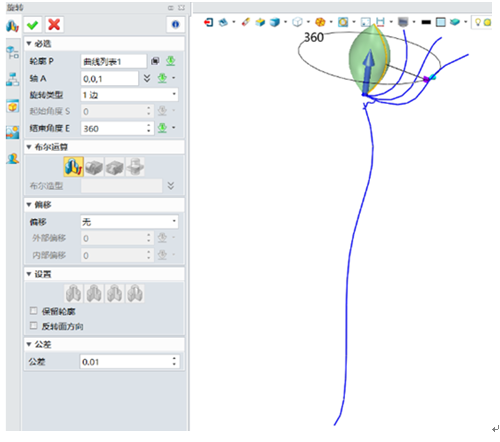

選擇“造型”模塊中的“旋轉”功能,選擇第一層花瓣,軸線是Z軸,旋轉360°,如圖3所示,點擊確定。
圖3 旋轉第一層花瓣

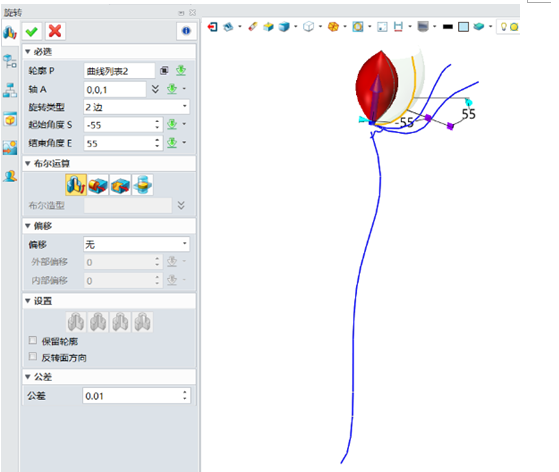

接著旋轉第二層花瓣,選擇第二條曲線,起始角-55°,終止角55°,如圖4所示,點擊確定;
圖4 旋轉第二層花瓣

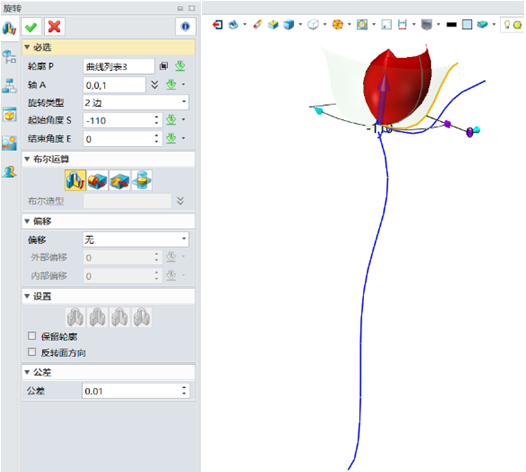

第三層花瓣旋轉曲線后,起始角-110 °,終止角 0 °,如圖5所示。
圖5 旋轉第三層花瓣
最后一層,旋轉最外面的曲線,角度設置于第二層相同,如圖6所示。
圖6 旋轉最后一層花瓣
第三步:花瓣裁剪

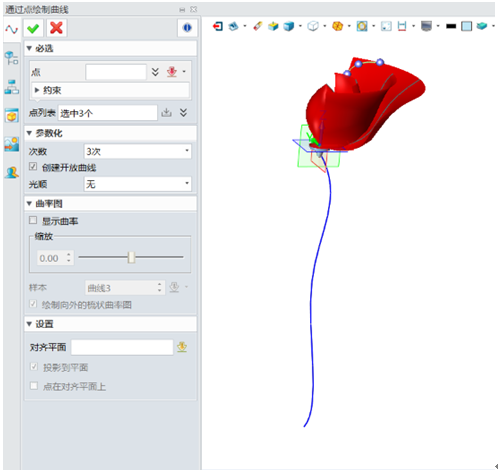

以上繪制的三個花瓣邊角銳利,不符合花朵特征,需要進行修剪。選擇“線框”模塊中的“點繪制曲線”功能,在花瓣曲面上繪制一條圓弧,通過三個驅動點控制,起點和終點分別在花瓣的兩條邊線上,中點在花瓣曲面上,如圖7所示。
圖7 花瓣曲面繪制圓弧

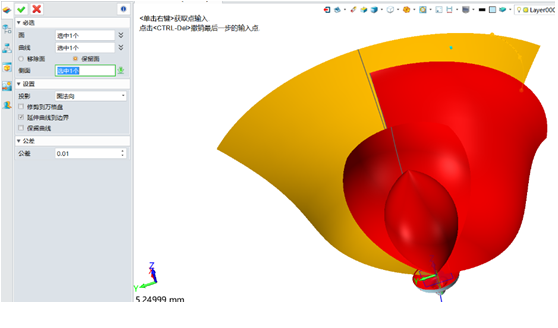

選擇“曲面”模塊中的“曲線修剪”功能,選擇花瓣為面,繪制的圓弧為曲線,曲線內側花瓣為側面,點擊確定完成曲線修剪,如圖8所示。采取相同的方法修剪其余的花瓣圓角,此處也可一次曲線圓弧中做六條,裁剪片體也可以在一次命令中點擊確定來完成三個花瓣的修剪。
圖8 曲線修剪花瓣
第四步:花朵繪制
選擇“造型”模塊中的“陣列”命令,完成花朵制作。對象為三瓣已經修剪圓角的花瓣,軸線是 Z軸,數目為3,角度為120度,其余默認,如圖9所示。
圖9 花朵繪制
第五步:花枝繪制

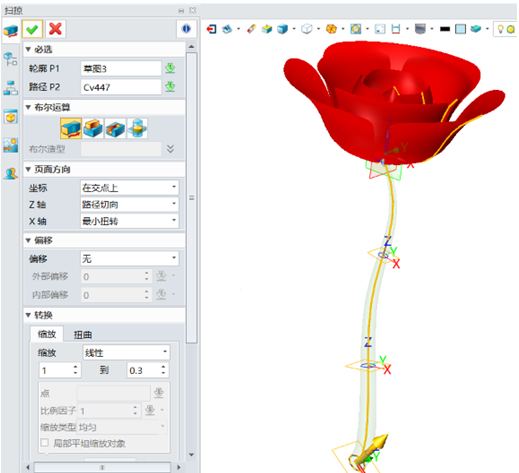

選擇“造型”模塊中的“掃掠”命令,完成花枝制作。輪廓對象為繪制好的圓形草圖,路徑為花枝曲線,縮放比例為線性1:0.3,其余默認,點擊確定完成花枝造型,如圖10所示。
