當前，激烈的市場競爭要求制造企業要求進一步縮短產品研發周期、提高生產制造效率，才能在新時期繼續保持競爭優勢，占據主動地位，因此，先進CAD/CAM技術的應用勢在必行。

    中望3D集CAD、CAM于一體，能幫助工程師有效實現研發設計和加工制造的無縫銜接，提升工作效率，從而有效提高企業生產制造效率。

    本文將結合制造業工程師在CAM編程方面的應用需求，向大家介紹中望3D如何通過設置CAM模板，減少工程師的重復工作，切實提高工作效率。

第一步：建立常用加工的工序

    應用中望3D新建加工方案后，需建立常用的（2軸，3軸）的加工工序，如圖1所示，并將其設置為常用的參數。

圖1新建加工工序

第二步：建立刀具庫

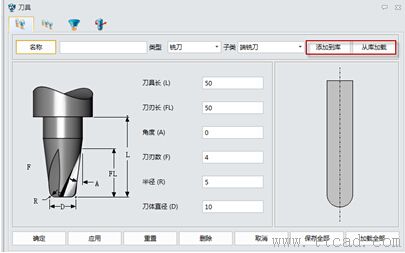

    在加工方案點擊“刀具”命令，選擇從庫加載，也可以手動輸入刀具名稱和規格尺寸。此外，工程師還可以根據工作需要，把一些特殊或者企業專業的刀具添加到中望3D的刀具庫中（圖2），方便以后直接調用，設置完成后保存。

圖2建立的刀具庫

第三步：在配置選項指定CAM模板文件

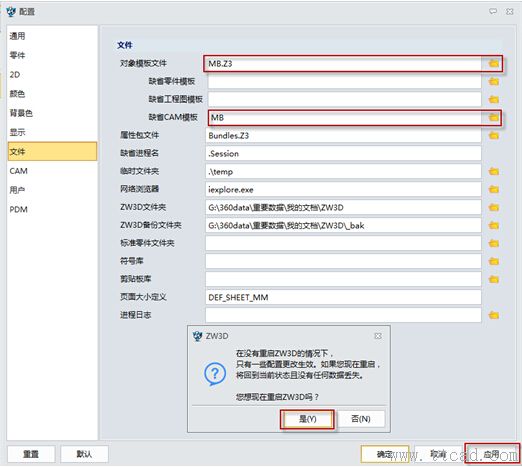

    點擊主菜單的“實用工具”中的“配置”選項，指定對象模板和CAM模板文件的路徑，并選擇“應用”，軟件將提示重啟軟件，選擇“是”即可，如圖3所示。

圖3指定CAM模板文件

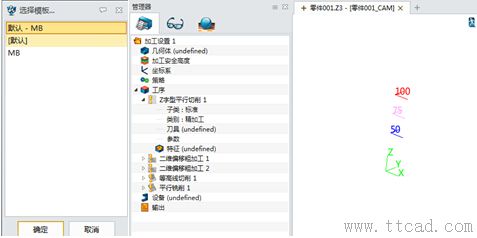

    經過以上三個步驟的操作，中望3D-CAM模板就制作完成了，進入加工方案時會自動導入模板，如圖4所示。

圖4自動導入模板



    通過在中望3D中制作CAM模板，可大大減輕工程師們的CAM編程工作強度，也避免了一些重復性的工作，切實提高工作效率。
