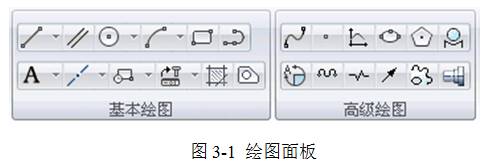

第3章 圖形繪制    無論多么復雜的工程圖紙都是由一些簡單的直線、圓、圓弧等幾何元素組成的。用電子圖板繪圖也是一樣，任何復雜的圖形都是通過調用一些基本的繪圖命令完成的。CAXA電子圖板2013為用戶提供了功能齊全的繪圖命令，這些命令簡單、實用，操作方便，可以繪制各種復雜的工程圖紙。    CAXA電子圖板2013的繪圖功能全部安排在【繪圖】菜單和【常用】選項卡的【基本繪圖】和【高級繪圖】面板下，如圖3-1所示。本章根據圖3-1的順序講述各種圖形繪制命令的使用。3.1 基本繪圖命令3.1.1 繪制直線    直線是構成圖形的最基本要素，也是使用最多的圖形要素。電子圖板2013提供了繪制各種直線的功能，并且提供了繪制各種特殊直線的二級命令，大大提高了繪圖效率。正確、快捷地繪制直線的關鍵在于點的選擇，在CAXA電子圖板中選取點時，可充分利用工具點、智能點、導航點、柵格點等功能。在輸入點坐標時，既可用絕對坐標輸入，也可用相對坐標輸入，既可用直角坐標輸入，也可用極坐標輸入。1.執行方式◇ 菜單方式：【繪圖】>【直線】◇ 功能區圖標：【基本繪圖】面板上的圖標◇  命令方式：Line或L    電子圖板2013提供的各種繪制直線的功能，可以在啟動直線命令后通過立即菜單進行選擇，如圖3-2所示，也可以單擊【基本繪圖】面板圖標后的“?”按鈕，從彈出的繪制各種特殊直線的下拉菜單中選擇，如圖3-3所示。兩種執行方式稍有不同，一是圖3-2的立即菜單中沒有射線和構造線，二是使用圖3-3的方式執行命令時，彈出的立即菜單中沒有選擇直線類型的菜單項。電子圖板2013為了進一步提高繪圖效率，為繪制各種特殊直線提供了二級命令，即不通過立即菜單或繪圖面板直接從命令行輸入命令繪制特殊直線。繪制特殊直線的二級命令如表3-1所示。使用二級命令繪制特殊直線效率更高，初學者可使用圖標或菜單方式執行命令，在掌握基本繪圖方法后應盡快掌握命令方式。表3-1 直線命令的二級命令 序號 命令 功能 工具欄或功能區圖標 1 Lpp 繪制兩點線 2 La 繪制角度線 3 Lia 繪制角平分線 4 Ltn 繪制切線/法線 5 Lbs 繪制等分線 6 Ray 繪制射線
