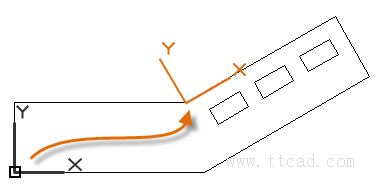

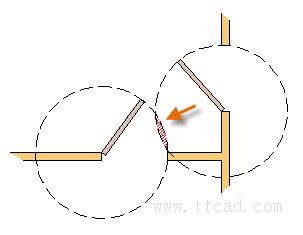

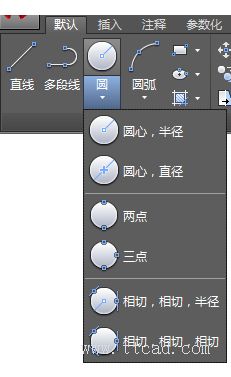

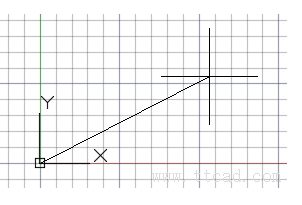

三、幾何圖形    創建基本幾何對象，例如直線、圓和圖案填充區域。    您可以在 AutoCAD 中創建許多不同類型的幾何對象，但對于大多數二維圖形您只需要知道其中幾個幾何對象。    提示： 如果您想要在創建幾何對象時簡化顯示，請按 F12 鍵來關閉動態輸入。直線    直線是 AutoCAD 圖形中最基本和最常用的對象。若要繪制直線，請單擊“直線”工具。    或者，您也可以在“命令”窗口中鍵入 LINE 或 L，然后按 Enter 鍵或空格鍵。    請注意在“命令”窗口中對于輸入點位置的提示。    若要指定該直線的起點，您可以鍵入坐標 0,0。最好將模型的一個角點定位在 0,0（稱為原點）。若要定位其他點，您可以在繪圖區域中指定其他 X,Y 坐標位置，但是可以使用更有效的方法指定點，這些方法將在“精度”主題中介紹。    指定了下一個點后，LINE 命令將自已自動重復，不斷提示您輸入其他的點。按 Enter 鍵或空格鍵結束序列。用戶坐標系    用戶坐標系 (UCS) 圖標表示輸入的任何坐標的正 X 和 Y 軸的方向，并且它還定義圖形中的水平方向和垂直方向。在某些二維圖形中，它可以方便地單擊、拖動和旋轉 UCS 以更改原點、水平方向和垂直方向。柵格顯示    有些用戶喜歡使用柵格線作為參照，而另一部分用戶喜歡在空白區域中工作。要禁用夾點顯示，請按 F7 鍵。即使柵格處于禁用狀態，您也可以通過按 F9 鍵強制光標捕捉到柵格增量。作為構造輔助工具的直線    直線可以用作參照和構造幾何圖形，例如    地界線過渡    對稱的機械零件的鏡像線    避免干涉的間隙線    遍歷路徑線圓    CIRCLE 命令的默認選項需要您指定中心點和半徑。    在下拉菜單中提供了其他的圓選項：    或者，您也可以在“命令”窗口中輸入 CIRCLE 或 C，并單擊以選擇一個選項。如果執行此操作，您可以指定中心點，也可以單擊其中一個亮顯的命令選項，如下所示。   圓可以用作參照幾何圖形。例如，您可以看到圖中的兩個門可以相互干涉。多段線和矩形   多段線是作為單個對象創建的相互連接的序列直線段或弧線段。
