第五章 機械制圖
制圖基礎
一、圖紙幅面及標題欄
1. 在機械圖形繪制中，圖紙具有嚴格的尺寸要求。按照國標規定，圖紙幅面尺寸如表5-1所示
表5-1 圖紙幅面尺寸
尺寸代號
幅 面 代 號
A0
A1
A2
A3
A4
b
841
594
420
297
210
l
1189
841
594
420
297
c
10
5
a
25
表中各項參數的含義如下。
B、L：圖紙的總長度和寬度。
a：留給裝訂的一邊的空余寬度。
c：其他3條邊的空余寬度。
e：無裝訂邊時的各邊空余寬度。

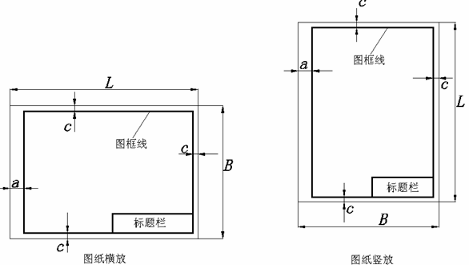

圖5-1 帶有裝訂邊圖紙示例

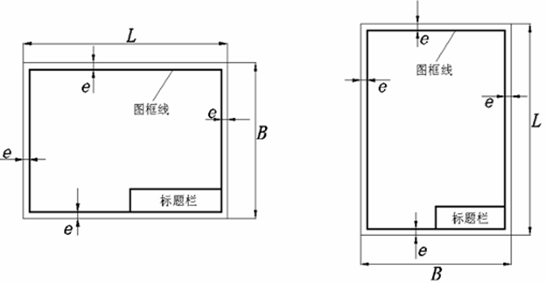

圖5-2 無裝訂邊圖紙示例
二、 圖線、字體和比例：
1. 圖線的國標規定
機械工程圖樣中的圖線寬度有粗、細兩種，其線寬比為2:1。推薦線寬為：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2（mm）。
2. 字體的圖標規定
《技術制圖 字體》GB/T 14691－1993規定了圖樣中漢字、數字、字母的書寫格式。漢字為長仿宋體，并采用國家正式公布的簡化字，字寬約為字高的2/3。字高不應小于3.5號，以避免字跡不清。
3.比例的圖標規定
機械工程圖樣中的圖線寬度有粗、細兩種，其線寬比為2:1。推薦線寬為：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2（mm）。
表5-2 比例系數（a為正整數）
與實際物體相同
1：1
放大的比例
5：1 2：1 5×102：1 2×102：1 1×102：1
縮小的比例
1：2 1：5 1: 1×102 1: 2×102 1: 5×102
表5-3 必要時允許采用的規定比例（a為正整數）
與實際物體相同
1：1
放大的比例
4：1 2.5：1 4×102：1 2.5×102：1
縮小的比例
1：1.5 1：2.5 1：3 1：4 1：6
1: 1.5×102 1: 2.5×102 1: 4×102 1: 6×102
三、機械制圖尺寸標注：
1.尺寸標注基本要求與規則：
圖樣中所注尺寸的數值表示物體的真實大小，與繪圖比例、繪圖的準確度無關。
在同一圖樣中，每一尺寸一般只標注一次，并應標注在反映該結構最清晰的圖形上。
圖樣中的尺寸以毫米為單位時，不需注明；若采用其他單位時，必須注明單位的代號或名稱。如圖5-3所示
圖5-3 尺寸標注基本要求與規則：
2.尺寸的組成 ：
