當我們用CAD軟甲繪制好了一些基本圖元后，比如繪制好一個三角形后，經常需要對這些圖元進行一些基本的編輯操作，寶庫旋轉和縮放、分解和倒角等等，今天我們先來介紹一下CAD基本圖元的旋轉和縮放操作?！拘D(zhuǎn)】這一命令是用于將所選擇的對象圍繞指定的基點旋轉一定的角度?！究s放】這一命令是用于將對象進行等比例放大或者縮小。

【CAD旋轉對象的操作】

    在旋轉對象時，輸入的角度為正值，系統將按逆時針方向旋轉；輸入的角度為負值，則按順時針方向旋轉。執行該命令的方式主要有以下幾種：

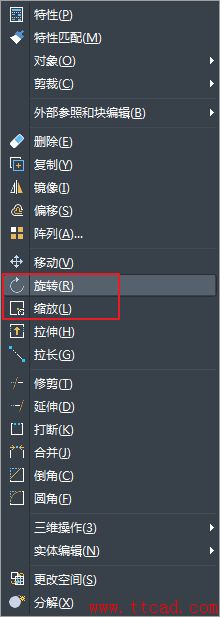

單擊【修改】|【旋轉】命令；

    單擊修改工具欄中的旋轉按鈕；

    在命令行輸入ROTATE或者RO然后按enter鍵確認。

    注意：【參照】選項用于將對象進行參照旋轉，也就是要指定一個參照角度和新角度，兩個角度的差值就是對象的實際旋轉角度。

    另外，需要了解的還有旋轉復制對象，也就是在旋轉圖像對象的同時將其復制，而源對象保持不變。

【CAD縮放對象的操作】

    執行該命令的方式包括：

    執行【修改】|【縮放】命令；

    單擊修改工具欄中的縮放按鈕；

    在命令行輸入SCALE或者SC后回車確認。

    在等比例縮放對象時，如果輸入的比例因子大雨1，對象將被放大；如果輸入的比例因子小于1，對象將被縮小?？s放基點最好選擇對象的幾何中心或?qū)ο蟮奶厥恻c(diǎn)，可用目標捕捉的方式來指定。

    和旋轉復制對象類似，縮放復制對象是指在等比例縮放對象的同事將其進行復制操作。
