在使用CAD繪圖過程中，用戶發現同一個圖形，當在模型空間中時會顯示為虛線的，但是如果在視口中顯示，就看到變成連續線的問題。

問題原因:

    這其實是由于CAD中的【PSLTSCALE】系統變量的設置影響，這個變量是用來對圖紙?jiān)诳臻g視口中顯示的對象的線型比例縮放進行控制的。

解決方法 

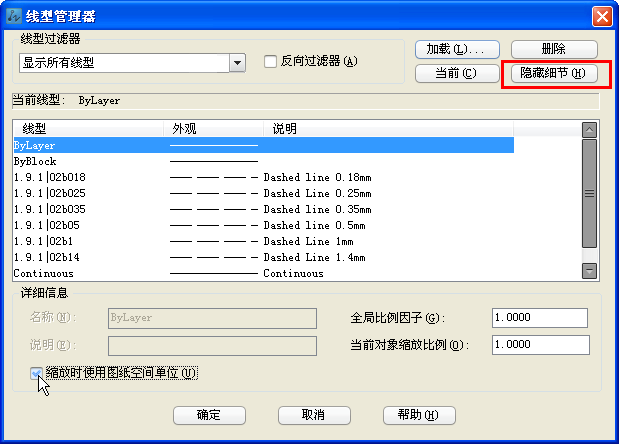

    打開CAD命令行，此時我們輸入命令【LINETYPE】，然后按enter鍵進行確認執行。系統就會打開【線型管理器】的對話框。

 然后我們點擊【顯示細節】，將其轉變?yōu)椤倦[藏細節】復選框。 

    再撤選對話框最下方的【縮放時使用圖紙空間單位】復選框。 

    如果我們撤選了【縮放時使用圖紙空間單位】的復選框，那么線型的虛線長度將會按照線型本身進行縮放，另外虛線長度則隨著視口比例而變化。 

    如果我們勾選了【縮放時使用圖紙空間單位】的復選框，那么在布局空間中，無論視口比例大小如何，系統將會把虛線長度都按照?qǐng)D紙空間的圖形單位縮放，使所有視口顯示的線型都相同。 

    注意如果使用CAD中的全局【LTSCALE】因子，我們可以自定義設定全局線型比例因子。
