CAD繪制帶螺紋的圖形的方法

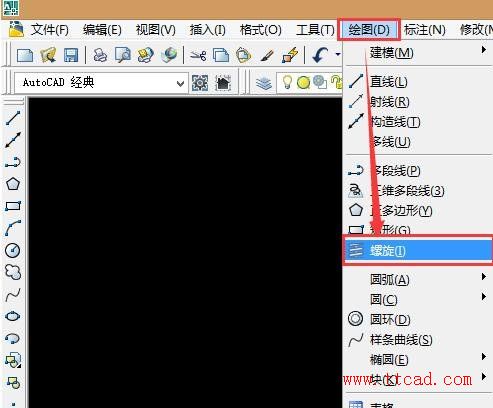

　　直接輸入命令 HELIX，或者點擊 繪圖→螺旋線 ，即可打開螺旋線繪制功能：

　　在繪圖區域點擊需要繪制螺旋線的圓點：

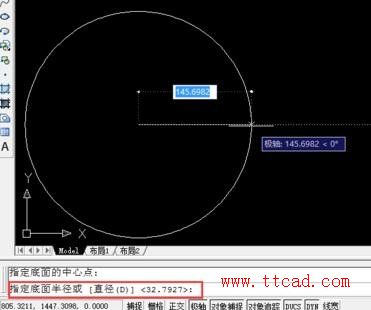

　　移動鼠標，或者直接輸入底面圓半徑：

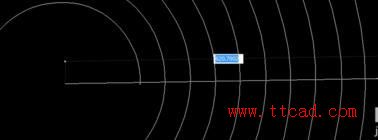

　　移動鼠標，或者直接輸入頂面圓半徑：

　　如果需要修改圓圈數，就輸入 t 之后，然后回車：

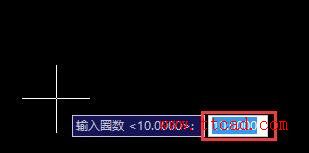

　　輸入圈數后回車：

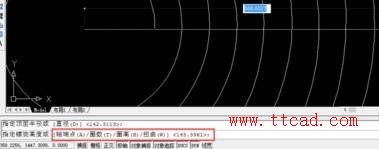

　　移動鼠標，或者直接輸入螺旋圈的高度，然后點擊繪圖區，即可完成螺旋線的繪制：

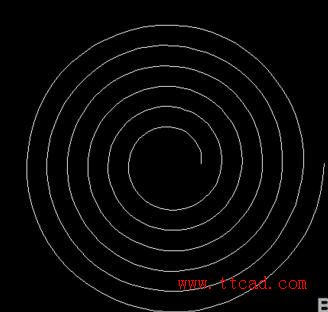

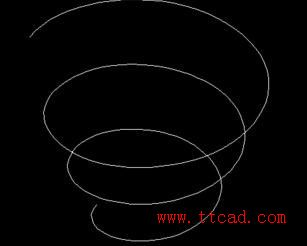

　　如下圖所示，即已經完成了螺旋線(左側為俯瞰視圖，右側為3d視圖)：
