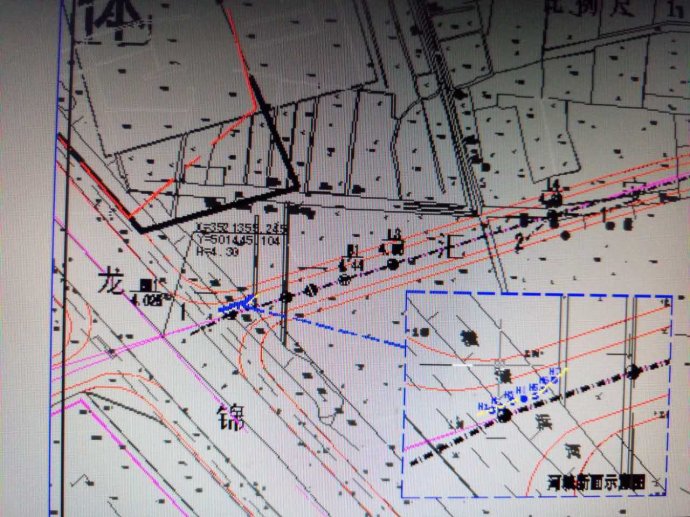

在布局空間中利用大小兩個重疊的視口來實現這個效果，但由于視口本身是透明的，在小視口中可以看到后面的圖形，圖面很亂，他需要想一個辦法將小視口后面的圖形擋住。當嘗試進入大視口（模型空間）創建一個跟小視口一樣大小的區域覆蓋（WIPEOUT），從布局空間顯示看，可以正常遮擋，但打印出來卻發現，小視口被區域覆蓋遮擋了。最后他沒有辦法，只能到模型空間將小視口后面的圖形刪除，顯然這不是一種理想的方式。經過我們下午的探討交流，嘗試了多種方法，最終發現之所以WIPEOUT不好用，是因?yàn)樗玫腁UTOCAD版本太低（2004），我在2011上采用同樣的方法打印效果正常，安裝一個AUTOCAD高版本就可以輕松解決問題。

    雖然最終的答案有點讓人失望，居然是軟件的原因。但中間我們嘗試了多種方法，我想將這些方法總結一下，也許其他人在有些情況下能用得上。

    如果大視口圖形并未充滿，有足夠的地方放下局部放大的圖形的話，直接創建一個小視口好了，因此上面問題的關鍵是大視口中充滿了圖形，必須想辦法解決圖形重疊的問題，最終想到的解決方法有下面幾種：

一、將大視口創建成L形視口，然后將小視口放在一角，不讓視口相互重疊。

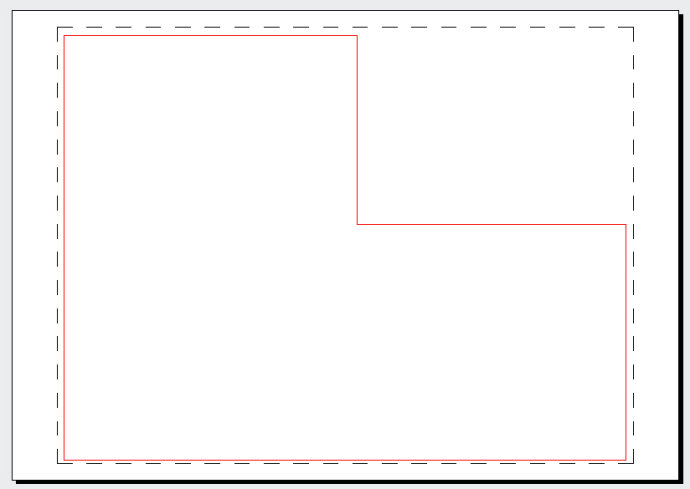

    設置方法很簡單，先在布局空間用多段線繪制出大視口的形狀，如下圖所示：

    從菜單中選擇：視圖>視口>對象或輸入-VPORTS命令（注意前面要加上小橫杠，如果不加，會彈出對話框）后輸入O參數并回車，選擇畫好的封閉多段線，就可以生成多邊形視口，如下圖所示。

    用這種方式創建后繪制的多段線還在，不刪除掉的話，如果不想讓他影響打印，可以將視口和多段線都放到不打印的圖層上，如DEFPOINTS。當然我們也可以直接用多邊形選項來創建這個視口，那樣就不會多出多段線，但用視口命令的多邊形選項直接創建多邊形視口，繪制起來不如多段線簡便。

既然大視口已經被裁剪掉了，在空白處創建一個小視口，就不會有遮擋的問題了。但如果小視口要放在中間的話，這種方法顯然行不通。

二、 在模型空間繪制一個與小視口等大的區域覆蓋（WIPEOUT）或填充將小視口后面的圖形擋住。如果小視口必須放到大視口中間，而圖形中間也沒有足夠的空白區域的話，那就只有用這種方法了。要做這種操作，必須先在布局空間將大小視口的位置比例確定好，否則后面要再調整比例或位置，區域覆蓋就跟小視口不匹配了。但也要同時注意一個問題，也就是這個區域覆蓋不會出現在小視口中。小視口中顯示的通常是局部放大被遮擋區域外的圖形，這個問題應該不存在。

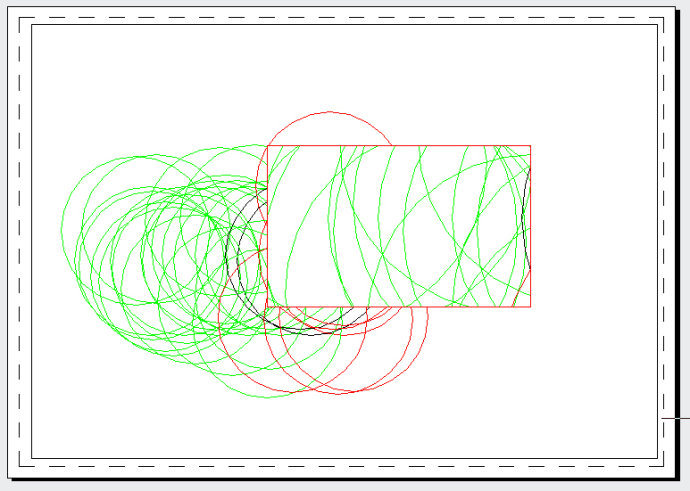

    創建區域覆蓋時還有一個問題，我們雙擊進入大視口，希望能繪制一個與小視口邊界完全重合的區域覆蓋，但在AUTOCAD中，進入大視口也就是在模型空間無法捕捉到上面小視口的邊界。為了保證繪制的形狀至少是一個標準的矩形，建議先繪制一個矩形，然后利用矩形來生成區域覆蓋。我用簡單圖形做了一下，效果如下圖所示。

    紅色邊界的是小視口，設置完后，在布局空間看著效果很正確。但如果你使用的是AUTOCAD 低版本，例如AUTOCAD 2004，由于在打印的時候視口順序處理錯誤，估計先處理小視口后處理大視口，會導致小視口被區域覆蓋遮擋，打印出來一片空白。一開始我們以為是區域覆蓋的問題，我給他想了另一個辦法，用SOLID填充，設置成真彩色的白色(255,255,255)，顯示效果也沒有問題，但在AUTOCAD2004中打印出來還是一樣，也把小視口給遮住了。因此可以確認是低版本的AUTOCAD在打印重疊視口時圖形順序處理出了問題。
