一、什么是輔助體？

       在加工中，為了調節刀路而做的輔助的體、面、線，我們都稱之為輔助體。

　　二、為什么要做輔助體？
        在加工中，我們?nèi)绻龅叫螤畋容^復雜的工件時，生成的刀路往往很亂，很不好調整，因此，我們會做輔助的線、面或者體來輔助我們加工，這樣會讓我們的刀路更簡潔、美觀、高效，也會更加安全。

　　三、做輔助體要注意什么？
        　　　　在做輔助體的時候，要考慮
           　　?、佥o助體盡量做成簡單的形狀
          　　　 ②輔助體盡量做成一個平面
          　　　 ③做輔助體時要考慮后續加工
           　　　④做輔助體要簡練、快捷
           　　?、葑詈?，要將輔助體與工件進行比對，防止          過切或者漏切

　　四、現東莞模具學校教大家學習，日常中是怎么做輔助體的。

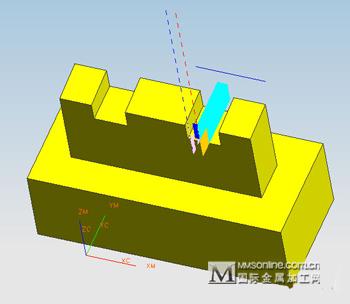

　　可以看出刀路很難看，很亂。這里采用的是等高的加工方式

　　這是用線做輔助體，然后用2D平面銑選擇，用配置文件的切削方式加工。

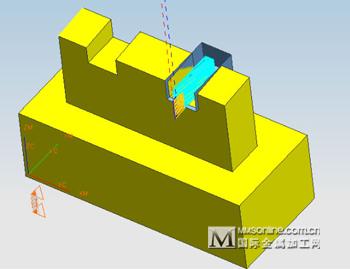

　　這是用面做輔助體，然后用等高選擇輔助面來進行加工。

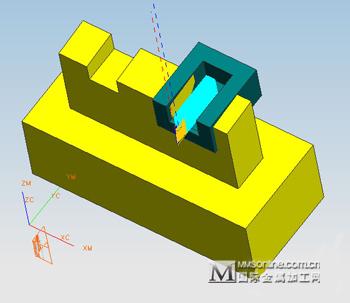

　　這是用體做輔助體，然后等高選擇輔助體，進行走刀。

　　像這個孔的位置，如果不做輔助體的話，刀路就會比較難看，而且抬刀會很多。

　　黃色是我們做的輔助體，在計算出來的刀路是否比之前美觀，簡潔，高效多了？

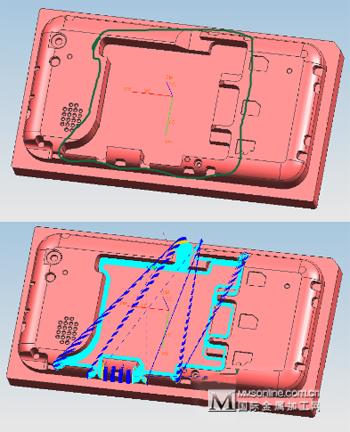

　　我們?cè)倏聪率謾C(jī)電極如何做輔助體，這是一個手機行腔電極，外觀要求比較高，在電極中間綠色線區域的位置，在加工的時候走的刀路不漂亮，而且抬刀很多。

　　在刀路較難控制的位置，而起有外觀要求的電極，我們一般會補一個體來輔助加工，如黃色的體，走出來的刀路也是很漂亮，美觀，沒有抬刀。

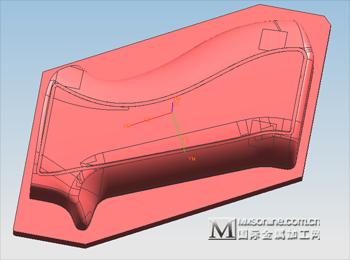

　　我們?cè)倏聪聫?fù)雜點的工件如何做輔助體，這是一個異性電極，表面孔槽很多，在做曲面精加工的時候，走刀會不好看，而且跳刀很多，斷斷續續，因此，我們將這些孔槽修補起來

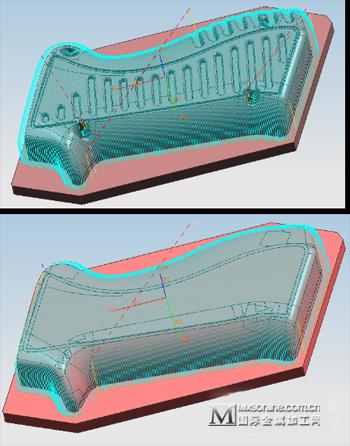

　　這是我們修補過后的體，看起來表面很順滑，這樣在走曲面精加工的時候，刀路就會很順。

　　可以看出我們的刀路有些許不同。而且，像中間孔槽位置，我們已經做了保護，刀具不會踩下去
