BOM表（物料清單）功能在制造企業的工程部和采購部使用頻率非常高，特別是如何高效地配置出符合企業標準和客戶要求的物料清單，對企業的成本控制和銷售運營都至關重要。因此，今天邀請了三維CAD/CAM專業培訓師William與大家分享BOM表兩個重點的使用，如何巧用中望3D2015快速生成BOM表，并根據企業自身的三維CAD使用需求，創建BOM表的模板，提高工程部與采購部的協作效率，優化企業采購成本。

 一、如何快速生成標準BOM表

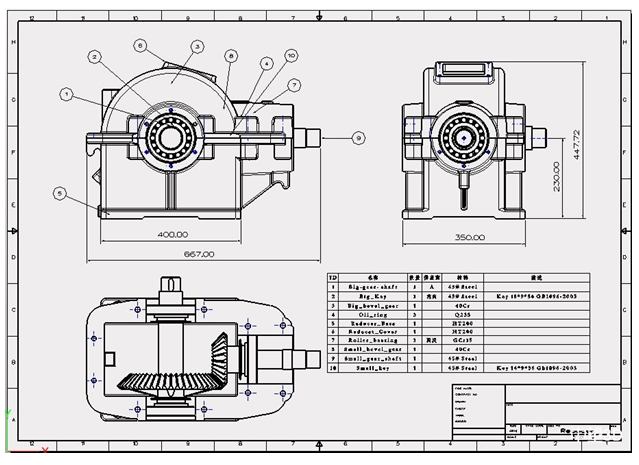

    在學習定制化BOM表模板之前，需要先掌握如何通過三維設計軟件生成BOM表。中望3D的BOM表是針對裝配級別的，主要流程是：裝配零件→編輯零件寫入標準屬性→工程圖→創建BOM表。以下圖的減速箱裝配工程圖為例，通過中望3D可以非常輕松地創建基本的標注和BOM表。

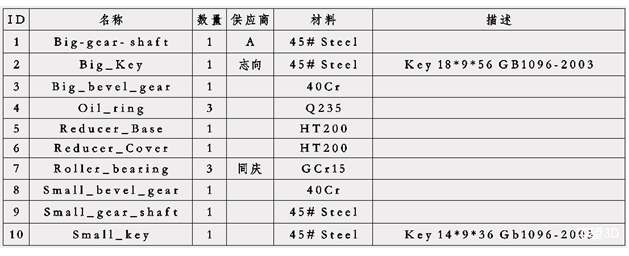

 圖：減速箱BOM表示例

    具體的操作流程如下：

1. 在建模環境中，打開總裝配，激活裝配中的零件，讓其高亮。



2. 在菜單欄中選擇工具→零件屬性，跟著在彈出的零件屬性對話框就可以寫入標準屬性了，包括設計者、供應商、成本等等信息。



3. 重復1、2步驟，就可以為所有零件寫入制定的標準零件屬性。

4. 激活回到總裝配，創建工程視圖，并且使用BOM表命令。





 5. 在BOM表的命令對話框中，可以設置要生成的列標簽項。你會發現，這些列標簽項跟剛才零件屬性 里面的標準屬性是對應的，可以選定具體的屬性列生成BOM表。





 6. 最后根據實際需要，生成需要的BOM表，同時可以選擇導出BOM表成為txt文件或者Excel的文件格式，進行快速的材料訂購。





二、巧用中望3D高效定制企業BOM表模板

    對于許多企業而言，創建標準屬性的BOM表并不能滿足特殊要求的產品，因此就需要?jiǎng)?chuàng)建企業自己標準的BOM表格式，比如零件重量，零件密度，又或者尺寸規格等等這些非標準零件屬性。如何通過中望3D來實現？下面將就此內容進行講述。

1. 假如要寫入零件重量，必須要對零件進行質量計算。在總裝配中，激活指定的零件，使用 查詢->質量屬性。





2. 在質量屬性 命令的對話框，輸入具體的零件密度數值，并啟用選項“記錄查詢信息”。（注：如有定義零件材料，中望3D將自動讀取零件密度星系）
