3. 操作完成后，在歷史樹管理器，你將會看到已經有相應的信息變量生成，包括零件投影區域（Part_Area），零件體積（Part_Volume），零件質量（Part_Mass）。

 4. 接下來就通過使用用戶屬性，調用這些變量。工具->零件屬性->用戶屬性。在這里需要注意的是，第一，由于這次定制的是非標準屬性，所以使用用戶屬性進行自定義的BOM零件信息，其中標準標量格式為 [$+變量名]，如零件質量為 [$Part_Mass]。第二，通過用戶屬性可以使用變量調用數值，也可以輸入名稱、數據，例如尺寸規格，可以直接輸入你想要的數據 10*120*70。


5. 為每個零件定制完成之后，重復標準BOM表的創建過程，再去到工程圖使用BOM表的命令，會發現列的標簽項已經多了剛才創建的用戶屬性，可以添加到選定。

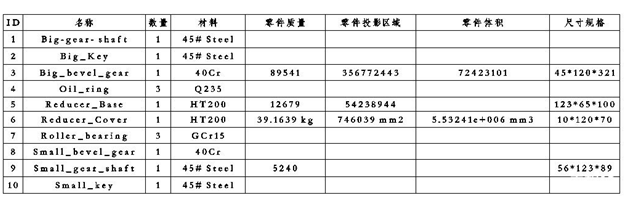

6. 最后的BOM表就可以根據的定制要求，創建如下：

    通過以上的分享，剛?cè)腴T(mén)三維CAD設計的初學者也可以通過中望3D的簡易操作，快速掌握相關BOM表的生成與模板創建。包括：創建符合企業標準的，符合訂購材料要求的物料清單表，通過自定義的方法，可以創建出除了標準屬性之外的任何用戶屬性的零件信息，同時也可以使用查詢變量的值，直接進行調用，創建例如零件質量，體積，密度等等更多的采購信息出來。
