首先，我們來看看一個和本次摩托車坐墊設計相關的起始文件。如圖1所示，這是事先完成的摩托車坐墊下方零件Seat_Base的設計圖，現在我們要基于這個零件來進行相關設計。

圖1 摩托車坐墊下方的相關零件設計圖

第一步：新建零件

    通過中望3D新建一個名字為Seat的零件

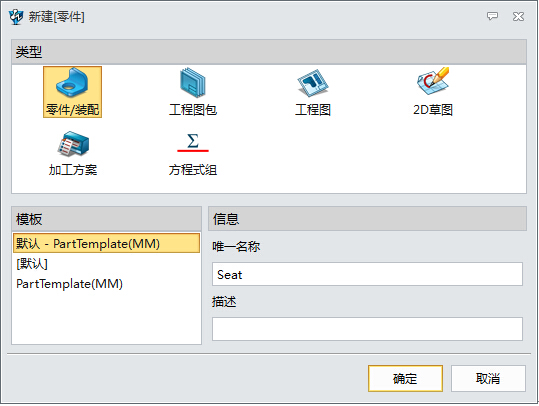

圖2 新建Seat零件

    這時文件里面就新產生了一個名字為Seat的零件。

圖3 完成零件Seat的新建

第二步：復制參考對象

    在菜單列表中點擊“編輯”，選取“復制”功能中的“外部零件”命令。

圖4 “編輯-復制”的下拉菜單界面

    選擇已存在的零件Seat_Base作為復制對象。

圖5 選擇復制對象

    位置坐標是“0”，即原點位置，復制完畢后如下圖6所示。

圖6 Seat_Base復制完畢

第三步：曲面提取

    使用中望3D“曲面”功能中的“炸開”命令，選擇上步零件中綠色的三個面，過濾器可以調整為“曲面”或“全部”進行拾取。

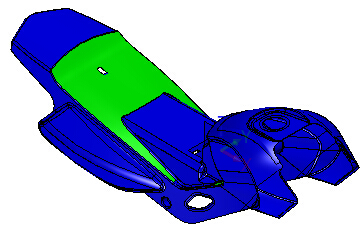

圖7 曲面提取

    把濾波器調整為“造型”，拾取后“刪除”，只剩下綠色的三個面。

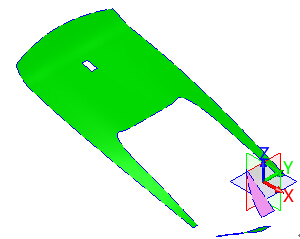

圖8 提取結果

第四步：解除曲面修剪

    使用“曲面”的“刪除環”命令把上一步提取的三個曲面進行恢復，設置環為“全部”，不勾選“保留修剪面”。

圖9 “刪除環”命令操作界面

    三個曲面恢復到未修剪狀態。
