圖28 輪廓草圖2

 兩個輪廓草圖繪制完畢后如圖29所示。

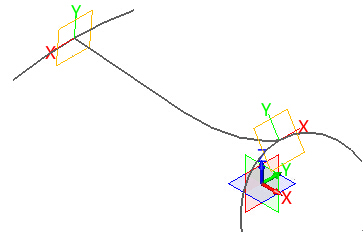

圖29 完成輪廓草圖繪制

第十四步：驅動曲線放樣

    使用“造型”功能中的“驅動曲線放樣”命令，使用圖29的草圖創建曲面。

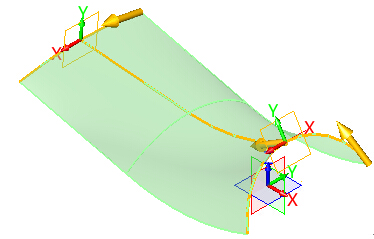

圖30 曲面創建

第十五步：替換面

    使用“造型”功能中的“替換”命令，把實體的頂部曲面替換成驅動曲線放樣的曲面。

圖31 曲面替換

    替換面后再隱藏兩個工作平面。

圖32 隱藏工作平面后效果圖

    至此，我們可以獲得摩托車坐墊的雛形了。接下來就需要對細節進行處理，使之成為完整的坐墊，具體的操作方法和步驟。
