選擇過濾器FILTER在CAD早期版本中是擴展工具的一個功能，到了高版本變成標配的功能，但在AUTOCAD的菜單或工具面板中我還找到選擇過濾器的命令。AUTOCAD面板、右鍵菜單和特性面板倒是都提供了快速選擇的功能，快速選擇功能應該是借鑒選擇過濾器開發的，操作更簡單，但選擇過濾器的一些功能在快速選擇中還真沒法實現。很多人不知道有選擇過濾器，用過選擇過濾器的有不少人很喜歡選擇過濾器。
一、選擇過濾器的基本操作
在命令行輸入FILTER，或者輸入別名FI后，回車或空格，就可以打開選擇過濾器對話框，如下圖所示。

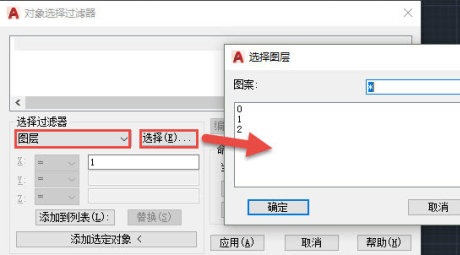

打開選擇過濾器后首先要設置過濾條件，設置條件的方法有兩種，一種是在選擇過濾器下拉列表中選擇一個條件，然后設置條件的值。比如在列表中選擇“圖層”后，可以直接下面的輸入框中輸入圖層名，也可以單擊“選擇”按鈕，在彈出的對話框中會列出當前圖中的所有圖層，我們可以在列表中選擇一個圖層，如下圖所示。
設置好過濾器后單擊“添加到列表”，過濾條件就會添加到上面的列表中。選擇過濾器下拉框中列出了各種過濾條件，列表很長，找到需要的過濾器并設置需要的值不太方便，因此這里還提供了另外一種添加方式“添加選定對象”，可以通過選擇一個樣例對象，將此對象所有屬性都添加到列表中，然后我們可以從列表中將多余的條件刪除。

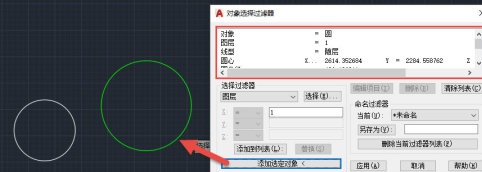

比如單擊“添加選定對象”按鈕后拾取某個圖層上的一個圓，圓的相關特性就會添加到上面的方框中，如下圖所示。

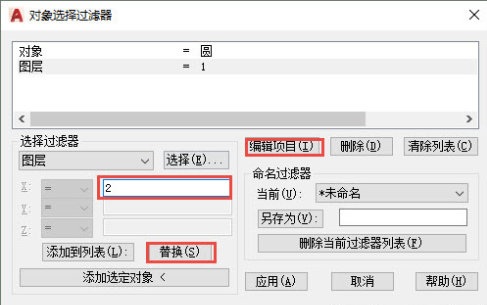

在列表中選擇不需要的條件，單擊“刪除”按鈕就可以將相關條件刪除，選中條件后，單擊“編輯項目”按鈕，可以在左下角編輯過濾條件，編輯后可以單擊替換按鈕將上面的項目替換成新的值，如下圖所示。
設置好過濾條件后，單擊應用按鈕，就可以在圖中框選，框選范圍內滿足過濾條件的對象會被選中。
