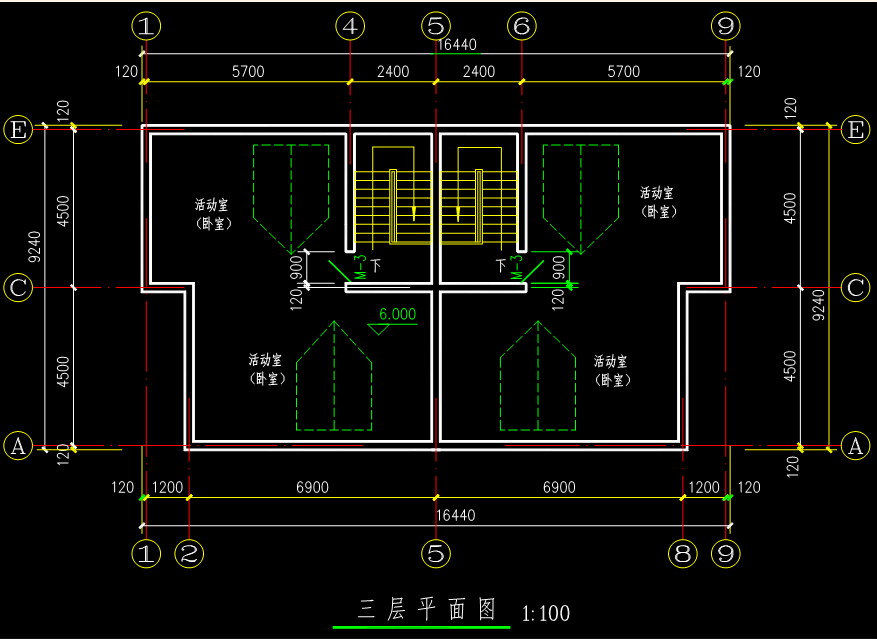

內容簡介：    一般情況下，房屋有幾層就應畫幾個平面圖，并在圖的下方標注相應的圖名，如“底層平面圖”、“二層平面圖”等。圖名下方應加一粗實線，圖名右方標注比例。當房屋中間若干層的平面布局，構造情況完全一致時，則可用一個平面圖來表達這相同布局的若干層，稱之為標準層平面圖。    底層平面圖應畫出房屋本層相應的水平投影，以及與本棟房屋有關的臺階、花池、散水等的投影；二層平面圖除畫出房屋二層范圍的投影內容之外，還應畫出底層平面圖無法表達的雨篷、陽臺、窗眉等內容，而對于底層平面圖上已表達清楚的臺階、花池、散水等內容就不再畫出；三層以上的平面圖則只需畫出本層的投影內容及下一層的窗眉、雨蓬等這些下一層無法表達的內容。屋頂平面圖是用來表達房屋屋頂?shù)男螤睢⑴畠簤ξ恢?、屋面排水方式、坡度、落水管位置等的圖形。

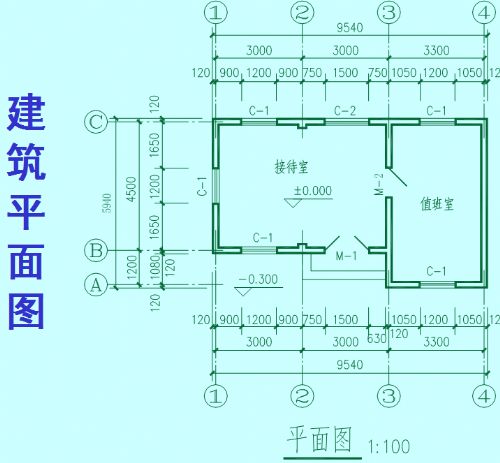

    用一假想水平剖切平面經過房屋的門窗洞口之間把房屋剖切開,移去剖切平面已上的部分,將其下面部分向H面作正投影所得到的水平剖面圖。

......全篇請下載附件

建筑CAD制圖基礎知識
