第12章 數據交換與Internet應用
12.1 嵌入對象
12.1.1 插入Ole對象
我們可以通過使用嵌入或鏈接將其它軟件數據調入中望CAD圖形中。選擇的方法依賴于想要調入中望CAD圖形的對象或文件類型以及調入后將對之做何種操作。
1. 命令格式
命令行：Insertobj（IO）
菜 單：［插入］→［OLE對象（O）］
工具欄：［插入］→［OLE對象］
在當前圖形文件中插入OLE 對象，包括了鏈接對象和內嵌對象。
2. 操作步驟
插入OLE對象有兩種方法，一是時直接嵌入新建的對象，另一種是選擇一個已有的對象嵌入。
創建一個新的嵌入對象
執行Insertobj后，系統打開“插入對象”對話框，如圖12-1所示。
圖12-1 “插入對象”對話框
1）在“插入對象”對話框中，選擇“新建”項。
2）從“對象類型（T）”列表中，選擇想要?jiǎng)?chuàng)建對象的類型，然后點【確定】按鈕。創建對象的程序在中望CAD中打開。
3）另一程序中創建對象。
4）另一程序中的對象創建完成后，退出該程序返回中望CAD圖形，新的對象已插入中望CAD中。
嵌入一個已有的文件
如果要選擇現有文件，可點擊【由文件創建】按鈕，如圖12-2所示。
圖12-2 “由文件創建”選項對話框
1）指定要嵌入的對象文件。可通過兩種方式可以指定對象文件：在對話框的“文件（E）”欄中輸入文件路徑和文件名；或單擊【瀏覽】按鈕，在打開的“瀏覽”對話框中指定文件對象。

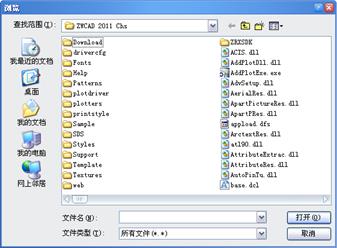

2）如果用戶使用瀏覽的方式點擊【瀏覽】按鈕，系統打開“瀏覽”對話框，如圖12-3所示。
圖12-3 插入對象“瀏覽”的對話框
3）找到相應的文件，點擊【打開】按鈕。
4）用戶還可以選擇在中望CAD中只顯示圖標，或者顯示具體的對象數據。若想只顯示圖標，勾選上“顯示為圖標”項。
5）選擇好對象后點擊【確定】按鈕即可在中望CAD中嵌入對象。
圖12-2中的各選項含義和功能說明如下：
新建：開啟“對象類型”列表，創建新類型的對象插入到當前圖形文件。
對象類型：列表顯示支持鏈接和嵌入的可用應用程序。要?jiǎng)?chuàng)建嵌入對象，請雙擊打開應用程序。開啟的應用程序中將［文件→保存］選項替換為新的“更新”選項。選擇“更新”可以將對象插入圖形或更新此對象。
由文件創建：指定要鏈接或嵌入的文件。用戶可以點擊【瀏覽】按鈕從電腦中選擇要鏈接或嵌入的文件。
鏈接：創建到選定文件的鏈接。
結果：顯示當前操作的結果。
顯示為圖標：勾上此項，在圖形文件中顯示源應用程序的系統圖標。雙擊該圖標可顯示鏈接或嵌入信息。
3. 注意@
1）在中望CAD圖形中可以對嵌入的對象進行拖動或縮放操作，從而改變其位置或大小。
2）用戶還可以用直接復制（Ctrl+C）、粘貼（Ctrl+V）的方法嵌入對象，選擇想要嵌入的數據后，直接復制將數據放入剪貼板。在中望CAD中粘貼，剪貼板中的數據作為一個嵌入對象被粘貼到圖形中。
