T型刀是裝配于銑床上用于銑削工件T型凹槽、側面凹槽零件的專用刀具，而在中望3D中, T型刀一樣能在設計過程中發揮作用，幫助設計師靈活處理一些工件T型凹槽、側面凹槽零件等難以直接處理的部位。本次教程我們將使用中望3D的CAM功能完成零件（如圖1）的加工，在加工過程可學習到坐標系的建立、粗加工以及使用T型刀等相關功能。

圖1

       第一步  建立坐標

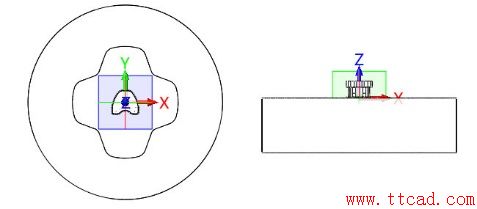

       1.首先，使用中望3D打開零件的模型，在右鍵菜單中進入加工方案；將零件調整到合適的位置（一般是擺正，居中），本操作使用默認建模坐標，如圖2。



圖2

       第二步  添加胚料

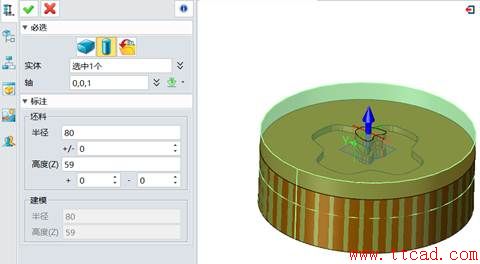

       1.點擊添加坯料的命令，選擇圓形坯料，設置余量為0，如圖3。



圖3

       2.添加完成后，隱藏坯料，如圖4。



圖4

       第三步  粗加工

       1.插入粗加工“二位偏移”工序，在選擇特征中對零件和坯料進行設置，具體如圖5。



圖5

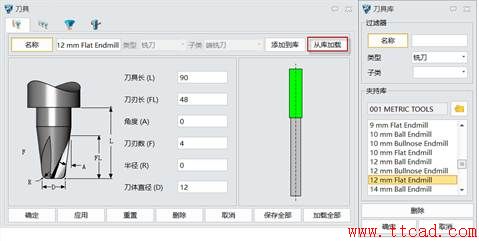

       2.刀具選擇從庫加載，從刀具庫中選擇D12的平刀，如圖6。如果遇到刀具庫沒有的非標刀具可以添加到庫中，方便以后調用。



圖6

       3.設置主要參數，刀軌公差為0.01，曲面余量為0.05，刀軌間距為65，下切步距為0.5，如圖7。



圖7

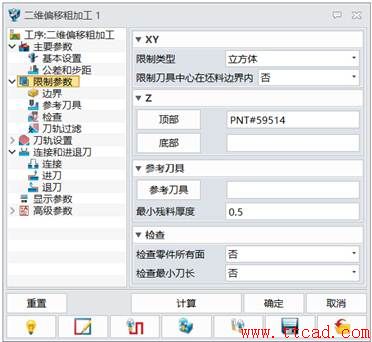

       4.設置限制參數，限制類型選擇立方體，Ｚ的限制底部選擇加工的最低點，頂部可以不選擇，其它使用默認參數，如圖8。完成“二維偏移”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。



圖8

       第四步  精加工

       1.先插入精加工“等高線切削”工序。在選擇特征中對零件和坯料進行設置，具體如圖9。



圖9

       2.刀具繼續選擇D12的平刀，如圖10。



圖10

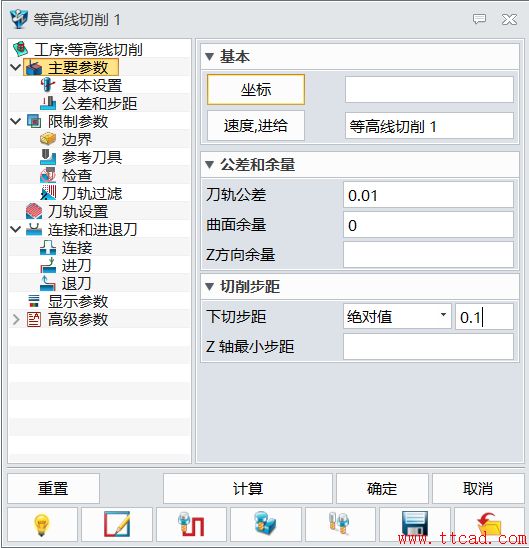

       3.設置主要參數，刀軌公差為0.01，曲面余量為0，下切步距為0.1，其它使用默認參數，如圖11。完成“等高線切削”參數設置后點擊確定，不計算刀軌，等待其它工序完成后一起計算。
