11.1.1 塊的基本概念
塊是圖形對象的集合，通常用于繪制復雜、重復的圖形。一旦將一組對象組合成塊，就可以根據繪圖需要將其插入到圖中的任意指定位置，而且還可以按不同的比例和旋轉角度插入。
塊具有以下特點：
(1) 提高繪圖速度
(2) 節省存儲空間
(3) 便于修改圖形
(4) 加入屬性
11.1.2 定義塊
將選定的對象定義成塊。命令：BLOCK
單擊“繪圖”工具欄上的

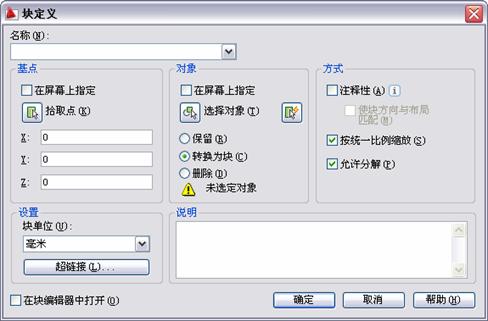

(創建塊)按鈕，或選擇“繪圖”|“塊”|“創建”命令，即執行BLOCK命令，AutoCAD彈出下圖所示的“塊定義”對話框。
對話框中，“名稱”文本框用于確定塊的名稱。“基點”選項組用于確定塊的插入基點位置。“對象”選項組用于確定組成塊的對象?！霸O置”選項組用于進行相應設置。通過“塊定義”對話框完成對應的設置后，單擊“確定”按鈕，即可完成塊的創建。
11.1.3 定義外部塊
將塊以單獨的文件保存。命令：WBLOCK

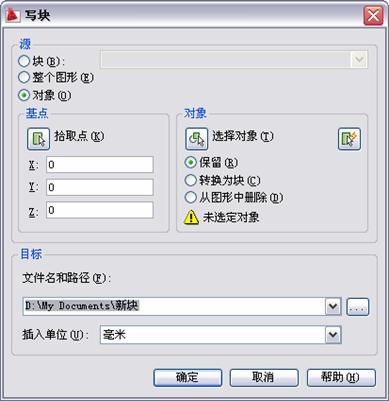

執行WBLOCK該命令，AutoCAD彈出下圖所示的“寫塊”對話框。
對話框中，“源”選項組用于確定組成塊的對象來源?！盎c”、選項組用于確定塊的插入基點位置；“對象”選項組用于確定組成塊的對象。只有在“源”選項組中選中“對象”單選按鈕后，這兩個選項組才有效?！澳繕恕边x項組確定塊的保存名稱、保存位置。
用WBLOCK命令創建塊后，該塊以.DWG格式保存，即以AutoCAD圖形文件格式保存。
11.2 插入塊
為當前圖形插入塊或圖形。命令：INSERT
單擊“繪圖”工具欄上的
(插入塊)按鈕，或選擇“插入”|“塊”命令，即執行INSERT命令，AutoCAD彈出下圖所示的“插入”話框。
對話框中，“名稱”下拉列表框確定要插入塊或圖形的名稱?！安迦朦c”選項組確定塊在圖形中的插入位置?！氨壤边x項組確定塊的插入比例?！靶D”選項組確定塊插入時的旋轉角度。“塊單位”文本框顯示有關塊單位的信息。
通過“插入”對話框設置了要插入的塊以及插入?yún)?shù)后，單擊“確定”按鈕，即可將塊插入到當前圖形(如果選擇了在屏幕上指定插入點、插入比例或旋轉角度，插入塊時還應根據提示指定插入點、插入比例等)。
4. 設置插入基點
前面曾介紹過，用WBLOCK命令創建的外部塊以AutoCAD圖形文件格式(即.DWG格式)保存。實際上，用戶可以用INSERT命令將任一AutoCAD圖形文件插入到當前圖形。但是，當將某一圖形文件以塊的形式插入時，AutoCAD默認將圖形的坐標原點作為塊上的插入基點，這樣往往會給繪圖帶來不便。為此，AutoCAD允許用戶為圖形重新指定插入基點。用于設置圖形插入基點的命令是BASE，利用“繪圖”|“塊”|“基點”命令可啟動該命令。執行BASE命令，AutoCAD提示：
輸入基點：
在此提示下指定一點，即可為圖形指定新基點。
