步驟1、首先單擊工具欄
前面的

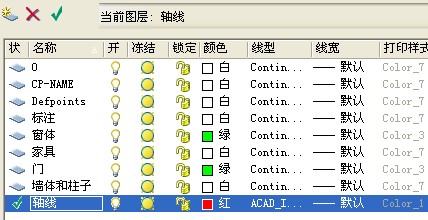

按鈕來創建圖層，出現圖層創建面板（如下圖），再按
這個按鈕進行創建，單擊剛創建的圖層，按F2鍵可以進行修改圖層，如先點選圖層1，再按F2鍵，修改為：軸線。
步驟2：首先繪制如下圖所示的定位中心線（紅色的定位中心線，如下圖），每一個定位中心線都是用來繪制柱子或墻體的輔助線。
單擊右側工具箱中的“直線”工具
，輸入12000，利用這條線往下偏移（快捷鍵O），
把所有中心線都定位好。
步驟3：下面進行窗洞和門洞的開口：
開窗洞：單擊“直線”命令，拾取A點，不按下鼠標，輸入1519，至B點后，單擊C點，完成BC直線，用偏移命令，把BC直線偏移1600，用修剪命令把BD線段（如下左圖所示），刪除即完成一個1600窗洞的開口，其它依次如此，最終所有窗洞完成（如下右圖所示）。（可打開“室內平面圖制作過程.dwg”文件，看過程）。
步驟4、在開門洞之前，用“修剪”命令，先把多余的中心線刪除掉（如下圖所示）。
步驟5：開門洞：此平面圖的墻體寬為180。既然墻體180，對半分就是90，門邊我們設50，也就是大門左側開門洞的距離至中心錢為90+50=140（如左圖），依舊按照開窗洞的方法來開門洞，單擊“直線”命令，拾取、偏移、修剪來完成所有門洞的開口（如右圖）；
