步驟6：墻體的設置：此平面圖全部用180，也有設墻體為120的。
首先切換至墻體圖層。白色
單擊“繪圖”菜單下的“多線”命令，設置對正為無，比例為180，
要把墻體封口，要單擊“格式”菜單下的“多線樣式”命令，對話框單擊“新建”按鈕，新建“墻體”把前后封口，置為當前層，先把外框拉好（如下圖）。
步驟7：墻體的修改：
單擊“修改”菜單下“對象”下的“多線”命令，彈出“多線編輯工具”對話框（如左圖）。
另一方法是：在多線上雙擊即彈出“多線編輯工具”對話框。出現（如右圖）所示現象，先把兩邊的多線進行分解（X），然后修剪掉。
步驟8：把門放入墻體中：切換至門圖層（綠色）：
門的制作（如下左圖）：單擊矩形（50，810）----單擊圓弧（A），點取矩形上下點-----再用直線封口----復制（810一般門）分別放在其應在的位置，然后用[縮放工具（SC）---C（中心點）----R（參照值）---810---890(或650)]進行大門和衛生間門的設置，進行旋轉（RO）、移動（M），最終全部門安裝好（如下右圖）。
步驟9：建立窗體：切換到窗體圖層（綠色）
單擊“格式”菜單下的“多線樣式”命令，對話框單擊“新建”按鈕，新建“窗體”，把前后封口，上下各偏移0.5、0.3、-0.5、-0.3，然后把窗體置為當前層，單擊“繪圖”菜單下的“多線”命令，進行窗體的繪制，最終所有窗戶安裝好（如下圖所示）。
步驟10：門窗的注釋：

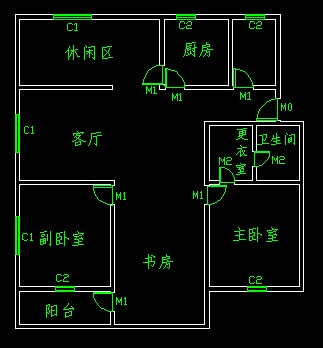

門的代號為：M 窗體代號為：C
方法：單擊工具箱中的“文字”工具
，在繪圖區用鼠標框選一個區域，自動出現文字格式工具欄，輸入文字并調整文字大小，分別復制到所需的位置，再進行修改。如：M0、M1等確定，最終效果如下圖所示。
