掃掠是指將二維截面沿著指定的軌跡線掃描生成三維，從而完成曲面或者實體特征的創建，達到建模效果。在使用掃掠建立增料或減料特征時，首先要有一條軌跡線，然后再建立沿軌跡線掃描的特征截面，掃描的軌跡線既可以是平面的，也可以是立體的，所以該功能適用于建立不規則的實體表面，或者是那些涉及立體定位才能建立特征的情況。本文將向大家介紹下中望3D恒定截面的掃掠功能。

    在中望3D中，掃掠功能的定義是設置一個掃掠截面沿掃描路徑形成三維實體或者曲面。具體操作時，你可以單擊工具欄“造型模塊”中的“掃掠”功能，系統將彈出掃掠命令的設置界面。如圖1所示，我們以圖1中的軌跡線來創建掃掠特征。

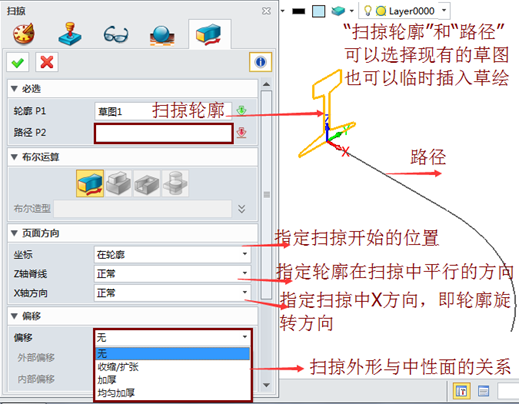

圖1 掃掠設置界面

通過定義輪廓P1和路徑P2創建掃掠特征，即可得出圖2中的掃掠效果。



圖2掃掠結果

    在進行掃掠操作時一下兩點是大家需要注意的：

第一，掃掠輪廓可以選擇線框幾何體、面邊線或一個草圖，以及開放或封閉的造型。

第二，“路徑”的曲線內部必須保持相切的狀態，通俗的講就是曲線直接不能有交叉，該路徑可以是線框幾何圖形、面邊線、草圖或曲線列表，但前提是內部必須相切。

    我們在中望3D掃掠的設置界面中，除了可以完成掃掠特征定義之外，還可以根據設計的需要對掃掠特征最終的外形進行偏移、轉換（縮放/扭曲）等操作。下面我們分別來看看這些功能的應用介紹。

【偏移】

    分為收縮/擴張、加厚、均勻加厚三種方式，詳細如圖3所示，該功能可以通過設置偏移值來改變掃掠的外形尺寸。

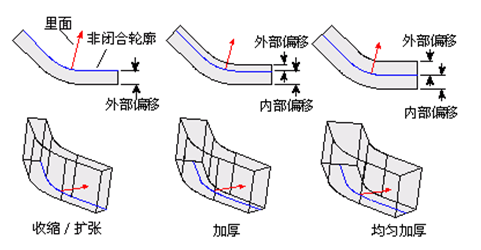

圖3 掃掠偏移設置

【轉換】

    分為縮放和扭曲兩個模塊。“縮放”有線性縮放和可變縮放，圖4、圖5中是其相關設置介紹。

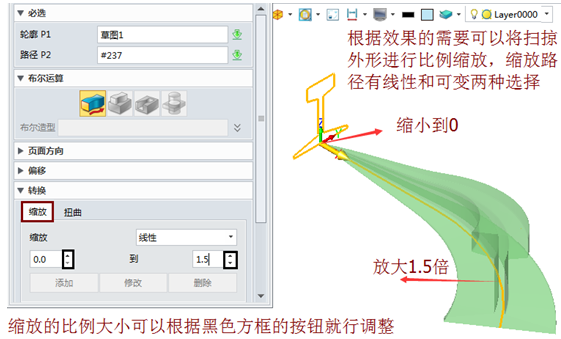

圖4 掃掠線性縮放

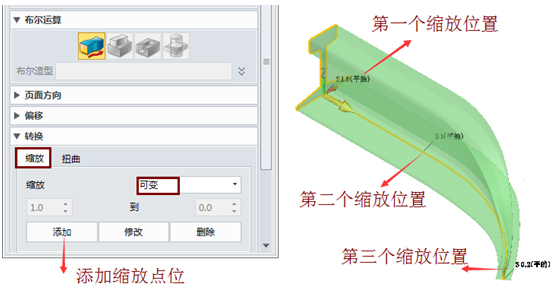

圖5 掃掠可變縮放

    而“扭曲”也分線性扭曲和可變扭曲，相關設置如圖6和圖7所示。

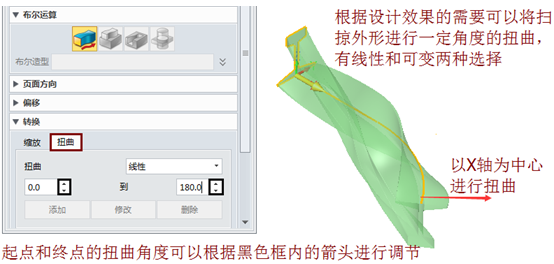

圖6 掃掠線性扭曲

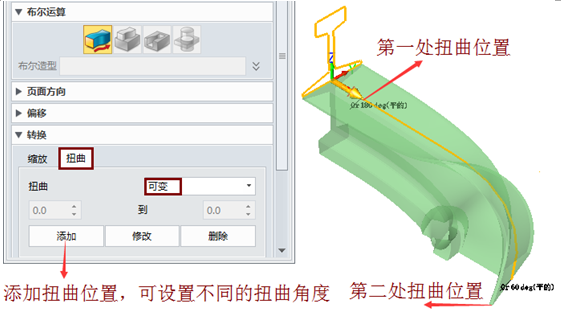

圖7 掃掠可變扭曲

    這里還要注意，對掃掠特征進行縮放和扭曲操作時，通過對應的上下箭頭對參數進行調節，可以實時預覽特征的變化情況，這樣能幫助設計師比較直觀地確定所需要設置的參數，而手動輸入?yún)?shù)無效。

    在進行掃掠操作的時候，有時候會出現失敗的情況，根據小編所了解到的原因，除了是初學者對軟件功能運用不當這種比較基礎的問題之外，還有一個原因就是當所畫的軌跡倒角角度太小、圓角半徑太小、截面太大，或者所畫的截面距離軌跡線太遠都會導致掃掠生成失敗，這需要大家在操作的時候適當注意。
