小座椅是我們生活中最常見的物品之一，看似簡單，可是在產品設計中卻需要利用三維建模設計軟件強大的實體和曲面建模功能才能完成，因為其不僅僅要在外觀上下功夫，還要考慮塑膠椅的弧度是否符合人體工學，以確保其具有良好的舒適度。中望3D是作為一款專業高效的三維CAD設計軟件，在建模方面靈活高效，能幫助設計師快速完成一個造型美觀、流暢大方的座椅設計。本文將以塑膠椅為例子，教大家如何通過中望3D強大的建模功能來完成產品設計。

    圖1和圖2所示的塑膠椅就是本次設計所需要完成的設計任務，其中圖1是設計稿，圖2是渲染后的產品效果。

圖1塑膠椅設計稿

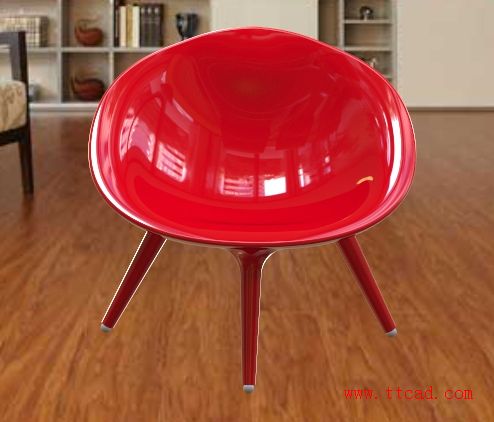

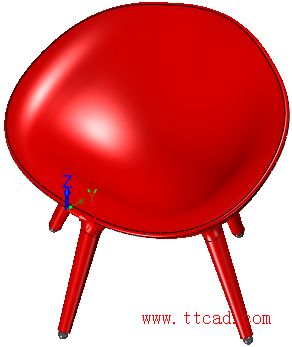

圖2 塑膠椅渲染效果

    本次的設計流程主要分為：曲線繪制、凳面繪制和凳腳繪制三大部分。在本文中，我們將重點講解塑膠椅的曲線繪制和凳面繪制的具體操作，下面我們來看看具體步驟。

第一步：零件創建

    創建一個名稱為Plastic_Chair的文件（圖3）。

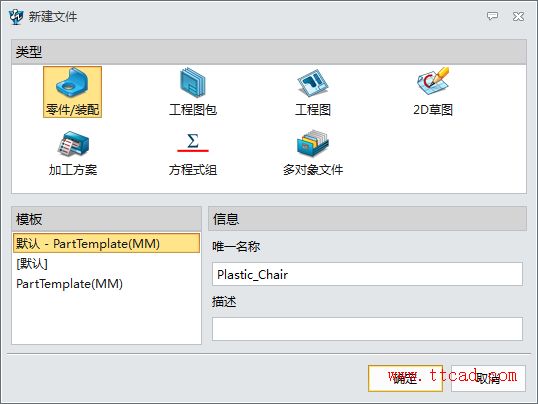

圖3 新建“Plastic_Chair”零件

第二步：曲線繪制

1、YZ截面繪制。

    在YZ工作平面上根據圖4至圖9所示順序進行草圖繪制。

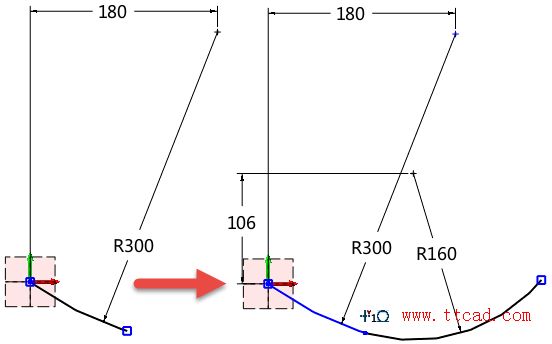

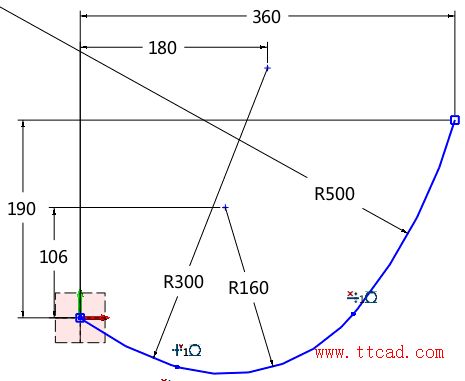

圖4 YZ截面草圖1

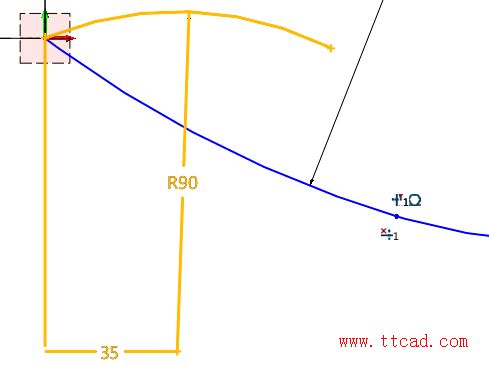

圖5 YZ截面草圖2

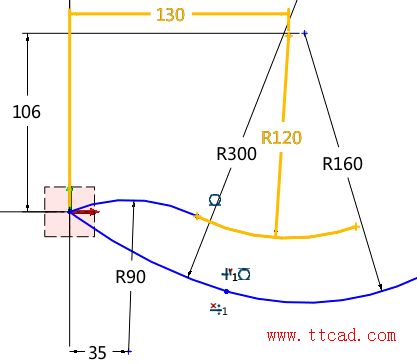

圖6 YZ截面草圖3

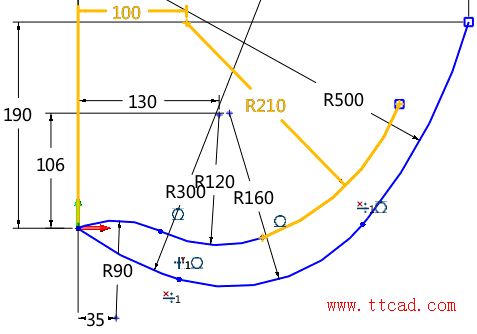

圖7 YZ截面草圖4



圖8 YZ截面草圖5

    加上R150的圓角后，最終完成的草圖如下圖9所示。

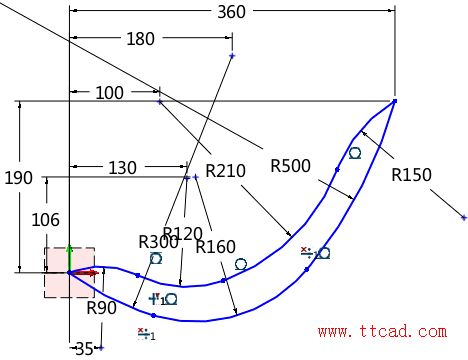

圖9 YZ截面最終草圖

2、XZ截面繪制。

    XZ工作平面偏移140mm，創建輔助工作平面，如圖10所示。



圖10 創建輔助工作平面

在輔助工作平面上繪制草圖，啟動參考命令，如圖11所示。

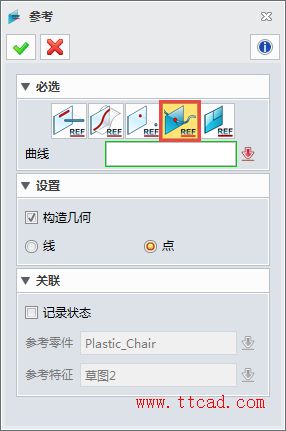

圖11 啟動參考命令

提取兩根曲線和工作平面的交點，如圖12所示。
