圖25 創建下表面

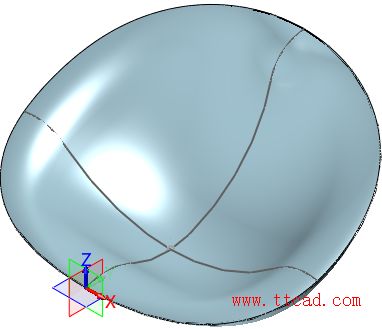

使用縫合，把上下曲面縫合成實體，如圖26所示。
圖26 縫合上下表面

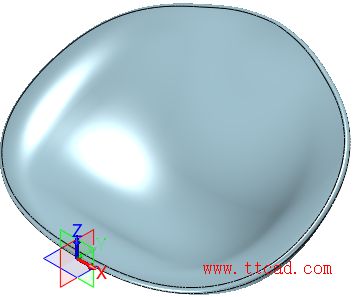

對邊緣進行5mm倒圓角，隱藏草圖和曲線，如圖27所示。
圖27 隱藏草圖和曲線
這一步完成之后，我們就基本完成了塑膠椅上半部分――凳面的繪制，接下來，就要進行椅子凳腳的設計和整體的上色工作.
下面，我們來看看凳腳的具體設計步驟。
第一步：點創建
XY工作平面偏移-230創建一個新的輔助工作平面，如圖1所示。
圖1 創建新輔助工作平面

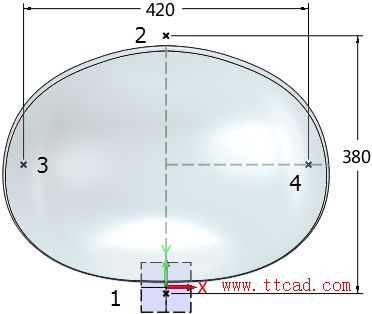

在新工作平面上創建4個可見點，接下來以下圖2中出現的數字順序，進行凳腳的建模。
圖2 創建可見點
第二步：四凳腳創建
1、凳腳1。
在圖2的點1位置創建半徑為8mm的球體，如圖3所示。
圖3 球體創建
把上面創建的工作平面進行偏移6mm，隱藏上一步工作平面，如圖4所示。
圖4 偏移工作平面
用圖4的工作平面切除球體上表面，如圖5所示。
圖5 切除球體表面
旋轉球體沿YZ工作平面-20°度，旋轉基點為繪制球體的草圖點，如圖6所示。
圖6 旋轉球體-20°
在球體的切割平面上繪制半徑為R10mm的圓形，如圖7所示。
圖7 繪制圓形
2、凳腳2。
在圖2中的點2位置創建半徑為8mm的球體，如圖8所示。
圖8 在點2創建球體
用切除凳腳1球體的工作平面切除點2球體上表面，如圖9所示。
圖9 切除點2球體表面

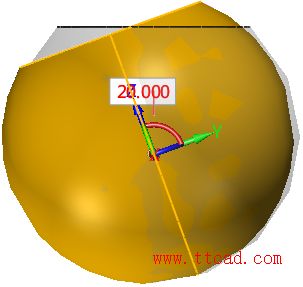

旋轉球體沿YZ工作平面20°，旋轉基點為繪制球體的草圖點，如圖10所示。
圖10 旋轉球體20°
在球體的切割平面上繪制半徑為R10mm的圓形，如圖11所示。
