作為一款三維CAD設計軟件，中望3D擁有獨特的混合建模技術，非常靈活自由的在實體曲面之間進行任意的操作，無論在鞋底還是鞋面的設計中，都能快速高效的完成設計工作。

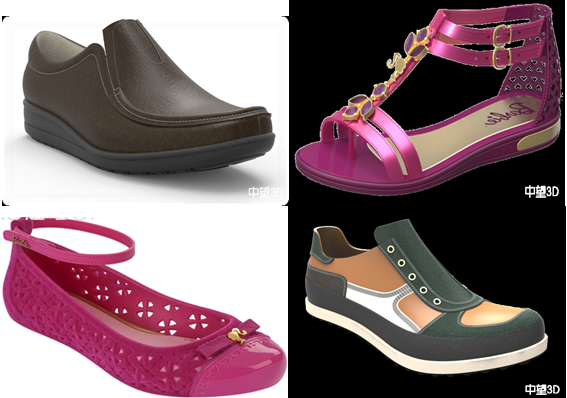

圖/三維CAD中望3D設計的鞋底和鞋面

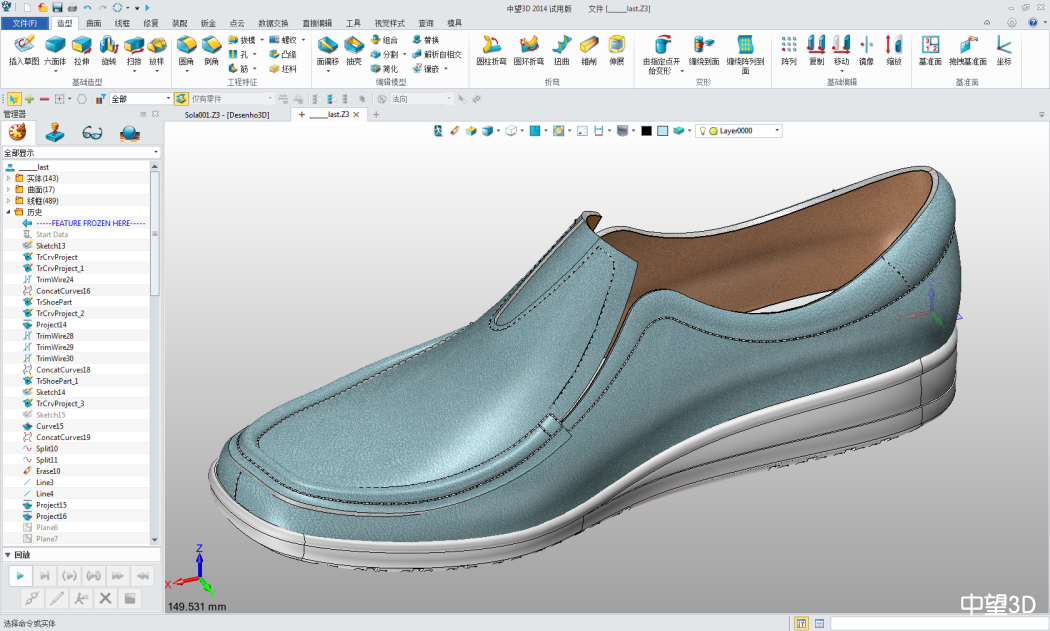

圖/中望3D混合建模

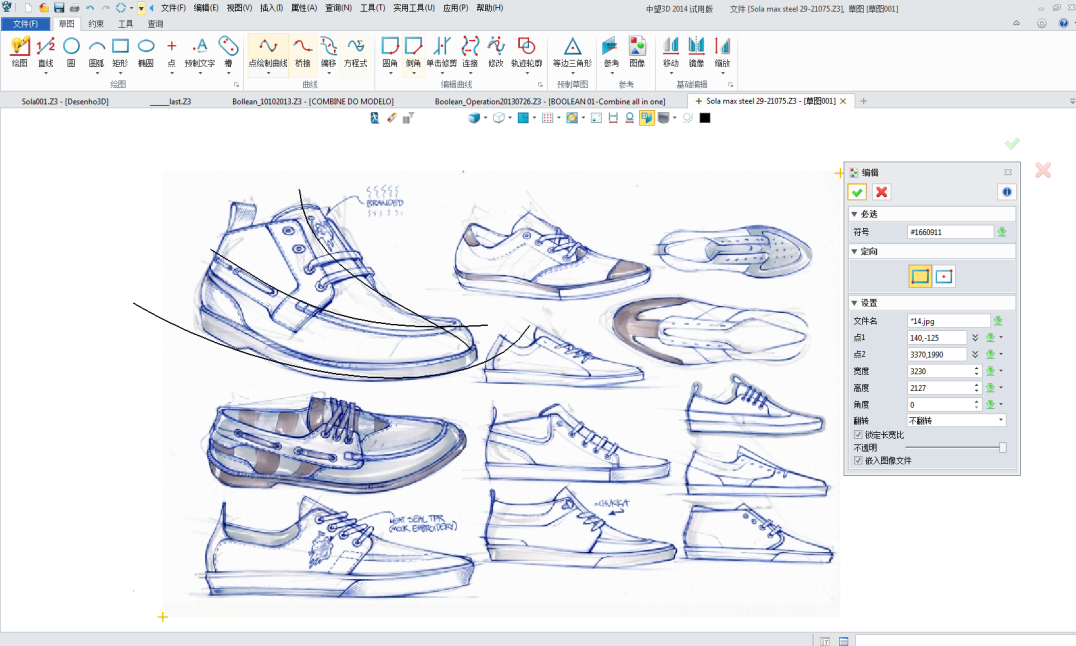

（1） 首先，中望3D可以通過導入工業設計師的草圖圖片，在草圖環境通過動態拖拽的方式，設置長寬高及圖片的透明度，展開主要造型線條的繪制，從而創建實體或曲面。

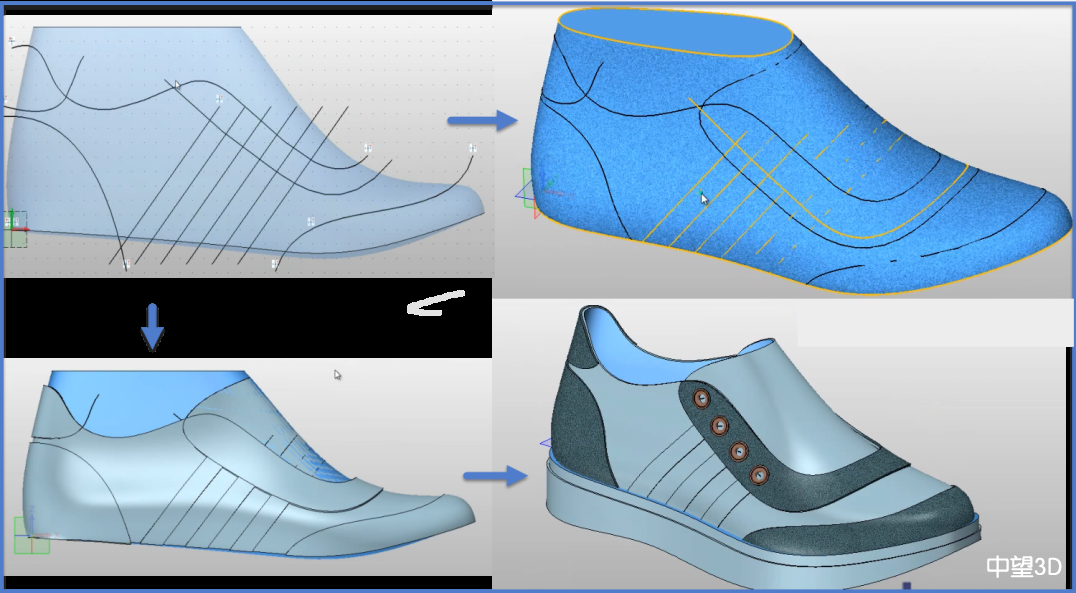

圖/中望3D創建實體或曲面

（2）很多時候我們會通過接收客戶的鞋楦模型開始設計。中望3D可以通過導入客戶的鞋楦模型，也可以調用集成的鞋楦庫，通過2D草繪或者3D曲線的方式，創建楦體上的投影線，進而根據設計要求生成不同的鞋面片體。

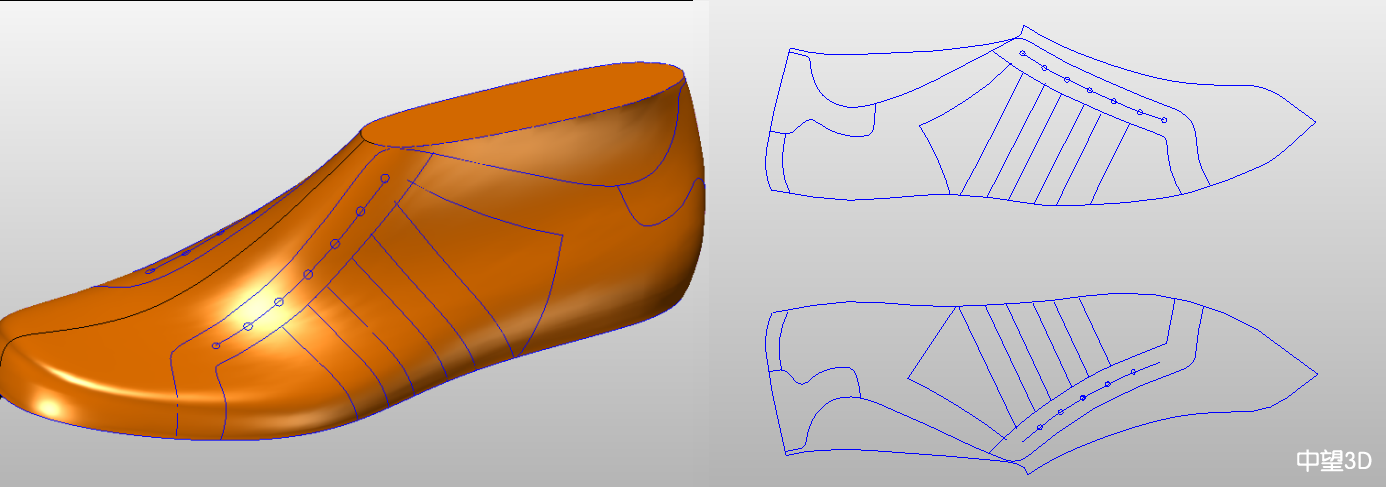

圖/中望3D創建楦體投影線

（3）在塑膠類的鞋子中，大量的復雜細節特征，需要在鞋面中體現，而中望3D強大的折彎變形和纏繞功能能夠快速的對簡單的2D造型進行各種扭曲變形，生成最終的造型效果，最后能夠通過不同的纏繞命令，根據設計要求，把造型貼合鞋面上。 這其中非常復雜的過程，在中望3D中均只需要簡單的命令操作就能完成。

圖/折彎變形

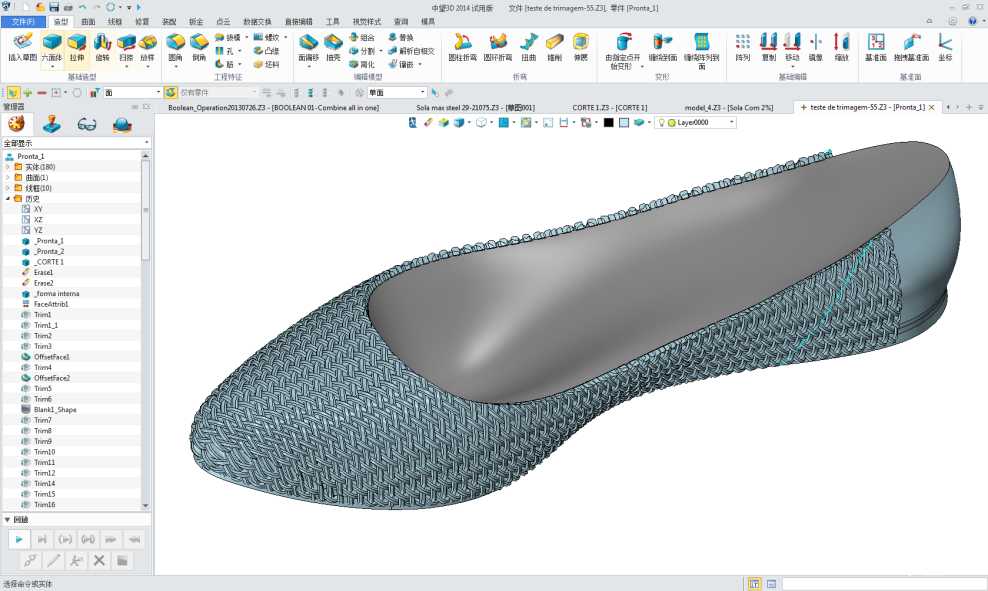

圖/纏繞功能

圖/纏繞功能

（4） 其中還有中望3D 的展開到面的功能，可以快速的為皮革類或布料類的鞋面進行分片展開，生成2D平面線條進行裁剪和下料。

圖/展開到面

（5） 來到客戶交互這一環節，三維數字模型完成后，提供客戶逼真的渲染圖片也非常重要，中望3D擁有集成的渲染模塊，可以設置豐富顏色材質和貼圖，創建燈光和場景。如果你對渲染效果有更高的要求，還可以借助中望3D集成的Keyshot接口，直接在模型設計空間就能跳轉到Keyshot的渲染空間，無需導出其它中間格式，非常方便。 圖/高效渲染 隨著中望3D在制鞋行業的推廣應用，越來越多的國外合作伙伴和客戶基于中望3D的平臺進行二次開發，其中包括鞋楦庫、材質庫、鞋帶孔、縫線等等更細節的功能都已經在中望3D中體現，進一步提高了中望3D的設計效率。（如下圖）

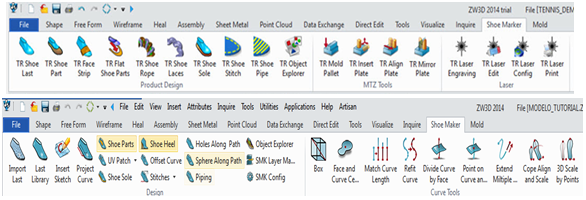

圖/基于中望3D開發的制鞋插件

2、中望3D在制鞋行業制造端的應用

（1） 鞋子中存在大量的塑膠或者其它橡塑材料，必須使用模具來成型，中望3D專業版擁有全流程的塑膠模具設計模塊，滿足導入產品、多型腔布局、分型及插入模架標準件等設計要求。 其中在分型上中望3D提供分型線及顏色區域劃分兩種方法進行分模，根據產品的結構特點選擇不同的方法，可以更靈活自由的拆分產品得到型腔和型芯的區域。
