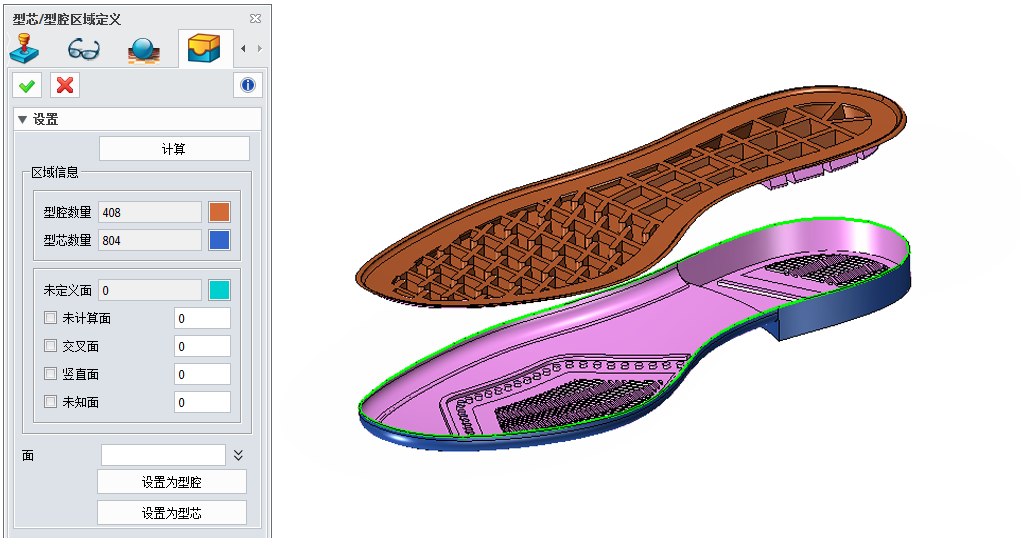

圖/型腔和型芯區域

    而且，在創建分型面上，中望3D有專業的設計工具，通過使用拉伸、掃掠、擴大面的方式生成高質量的分型曲面；同時對于復雜的模型，還可以借助平臺豐富的曲面建模功能。

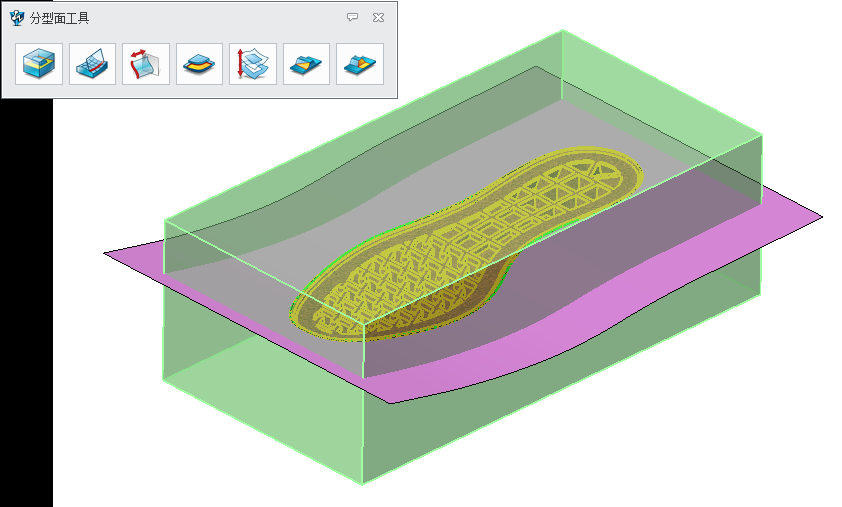

圖/分型曲面

    此外，中望3D除了提供標準的模架庫進行全3D的模具開發，還提供其它一系列的標準零件庫如導套導柱、螺釘、銷釘?shù)取Ｔ诩?xì)節結構設計上，也提供滑塊水路澆口流道等集成功能，大大提高模具設計的效率。為了滿足不同企業的客制化需求，中望3D還允許用戶進行模架、標準件的自定義，進一步拓展軟件的能力邊界。

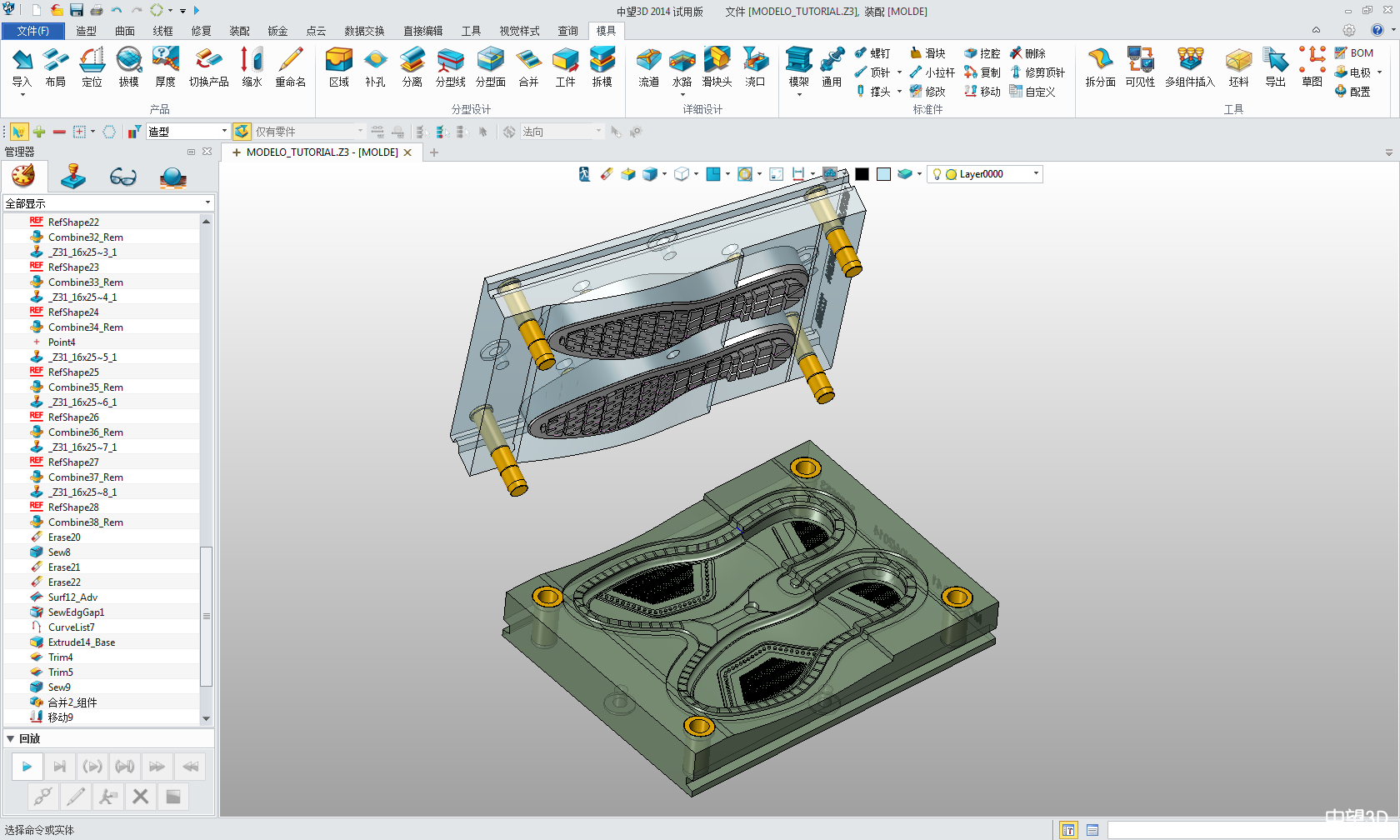

圖/標準零件庫

（2）作為CAD/CAM一體化的解決方案，在后期的鞋模零件加工中，中望3D提供2軸、3軸以及4、5軸的加工策略，目前在中望3D中擁有超過40中的加工策略，包括高速精密銑削加工，3軸QuickMill加工，可以為編程工程師快速生成安全高效流暢的刀軌。

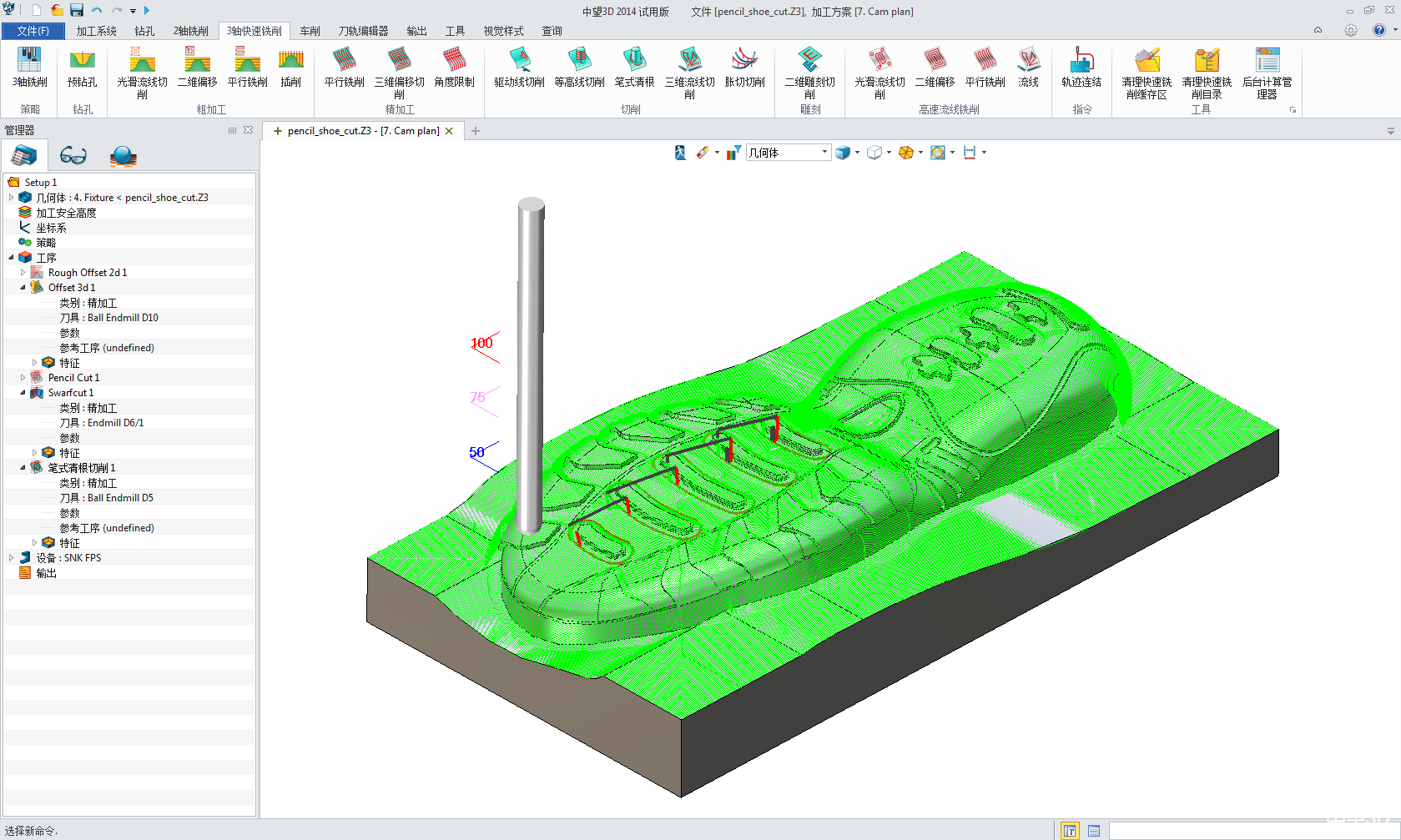

圖/中望3D軸加工

    鞋模零件中，部分細致的倒扣區域需要3軸加工無法完成，必須使用4、5軸加工，目前中望3D提供平面/側刃流線銑削，驅動線及引導面銑削等等多種加工策略。同時實體仿真工具能夠真實模擬刀路運行切削的軌跡，分析鞋模零件的加工殘余量；通過仿真分析，中望3D能夠?qū)崟r(shí)檢測到刀具的安全范圍，避免刀具與毛坯、工作臺、夾具等的干涉和碰撞，保證了機床運行的安全性。

圖/實體仿真工具
