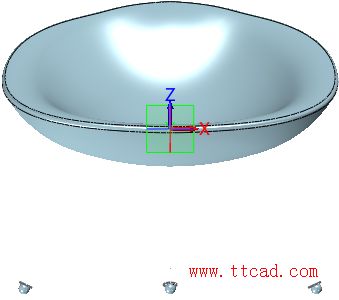

圖11 切割平面上繪制圓
3、凳腳3。
在圖2中的點3位置創建半徑為8mm的球體，如圖12所示。
圖12 點3創建球體
用切除凳腳1球體的工作平面切除點2球體上表面，如圖13所示。
圖13 切除點2球體上表面
旋轉球體沿YZ工作平面25°，旋轉基點為繪制球體的草圖點，如圖14所示。
圖14 旋轉球體25°
在球體的切割平面上繪制半徑為R10mm的圓形，如圖15所示。退出草圖后隱藏切割球體的工作平面。
圖15 圓形繪制
4、凳腳4。
使用鏡像，把左側的球體和草圖沿YZ工作平面進行鏡像到右側，如圖16所示。
圖16 鏡像球體
5、凳腳建模。
使用拉伸命令把含有R10mm圓的草圖進行拉伸到凳面，和凳面進行布爾加運算，拔模角度為2°，如圖17所示。
圖17 拉伸圓草圖
繼續使用拉伸操作對另外三個含有R10mm圓的草圖進行拉伸，如圖18所示。
圖18 重復拉伸操作
對底部凳腳和凳面相交處的邊緣進行R40mm的倒角，如圖19所示。
圖19 倒角
完成后的造型如圖20所示。

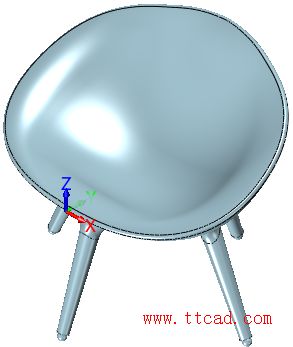

圖20 未上色造型
第三步：上色
修改顏色，完成凳子造型，如圖21所示。

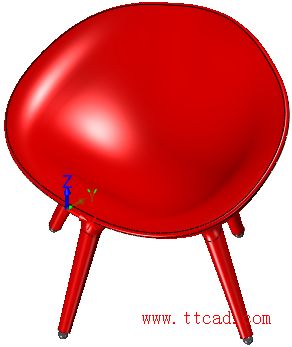

圖21 最終完成造型
完成上色操作后，我們就完成了整個塑膠凳的設計。通過這個實例教程的學習，相信大家對中望3D曲面、拉伸、鏡面等功能都有了進一步的了解，而熟練掌握這些功能的綜合運用，對設計師開展產品建模設計工作是有非常大的幫助的。
