圖12 提取交點
沿提取的做兩根水平參考線，如圖13所示。
圖13 水平參考線

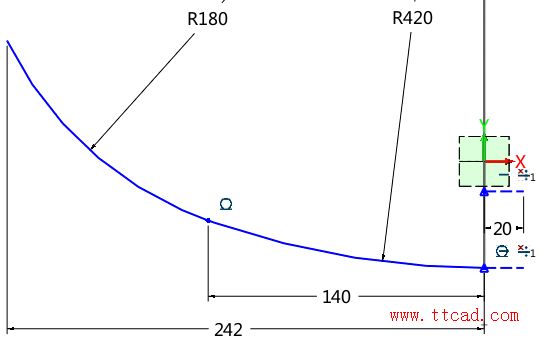

以如圖14-16所示順序繪制草圖。
圖14 XZ截面草圖1
圖15 XZ截面草圖2
圖16 XZ截面草圖3

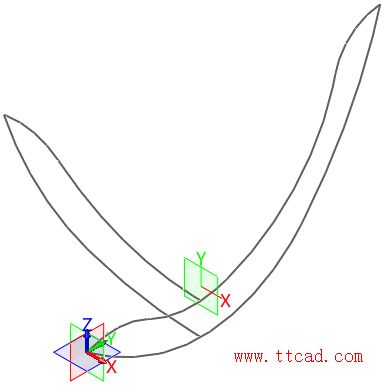

繪制草圖完畢后隱藏輔助工作平面，如圖17所示。
圖17 隱藏輔助工作平面
3、YZ截面繪制。

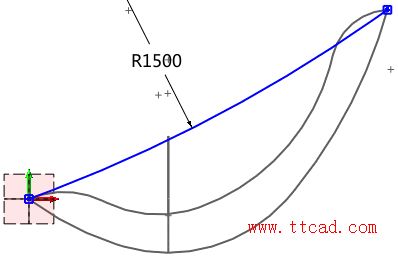

在YZ工作平面上進行草圖繪制，如圖18所示。
圖18 YZ截面草圖
4、樣條曲線繪制。

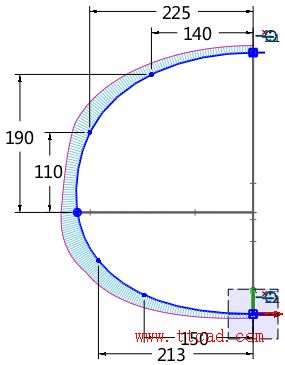

在XY工作平面進行草圖繪制，如圖19所示。
圖19 XY截面樣條曲線草圖
5、相交曲線繪制。
拉伸XY截面上制作的樣條曲線，如圖20所示。
圖20 拉伸樣條曲線
拉伸YZ工作平面上的圓弧，如圖21所示。
圖21 拉伸圓弧

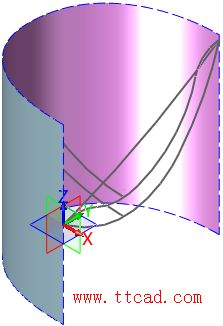

使用相交曲線獲取兩個曲面相交得到的曲線，然后隱藏輔助曲線和曲面，如圖22所示。
圖22 相交曲線
6、鏡像曲線。
鏡像兩邊的曲線，如圖23所示。

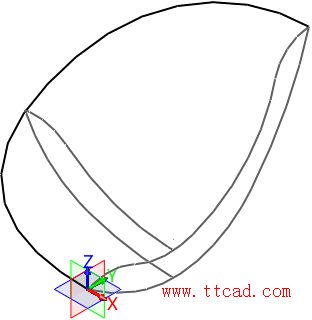

圖23 鏡像曲線
第三步：凳面設計

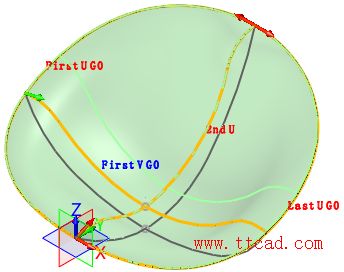

使用U/V曲面功能，創建凳子上表面，如圖24所示。如曲面方向反了，使用反轉曲面方向命令進行調整。

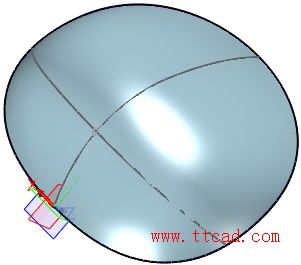

圖24 創建上表面

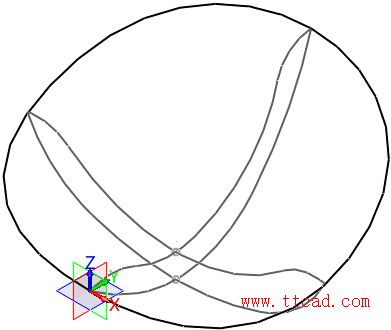

使用同樣方法創建凳子下表面，如圖25所示。
