1.點擊【快速訪問】工具欄中的【打開】按鈕，打開“填充綠化地.dwg“文件。

2.在【默認】選項卡中，單擊【繪圖】面板中的【圖案填充】按鈕，系統會自動彈出【圖案填充創建】選項卡。

3.在【圖案填充創建】選項卡中，點擊選擇【圖案】面板中的【GRASS】圖案。

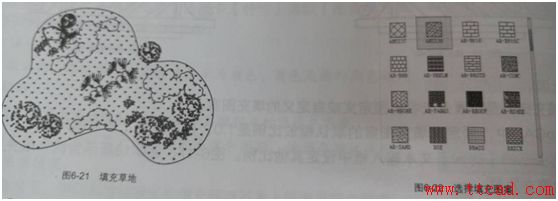

4.在【邊界】面板中，點擊【選擇邊界對象】按鈕，在草地處拾取填充邊界，設置填充角度為90°，填充

比例為30，填充效果如圖.

5.重復填充命令，點擊【圖案】面板中的【ANSI38】圖案，如圖6-22所示。

6.在【邊界】面板中，單擊【選擇邊界對象】按鈕，在灌木叢1處拾取填充邊界，調整填充角度和比例分

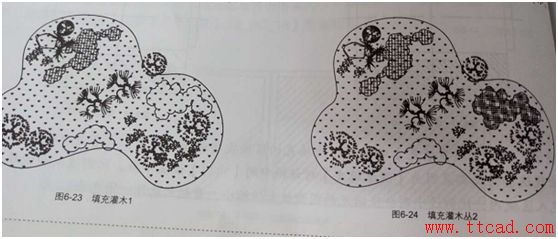

別為45和90，填充效果如圖6-23所示。

7.重復填充命令，點擊【圖案】面板中的【HOUND】圖案，點擊【選擇邊界對象】按鈕，在灌木叢2處拾取填充邊界，調整填充角度和比例分別為90和100，填充效果如圖6-24所示。



8.重復填充命令，點擊【圖案】面板中的【HOUND】圖案，點擊【選擇邊界對象】按鈕，在灌木叢3處拾取

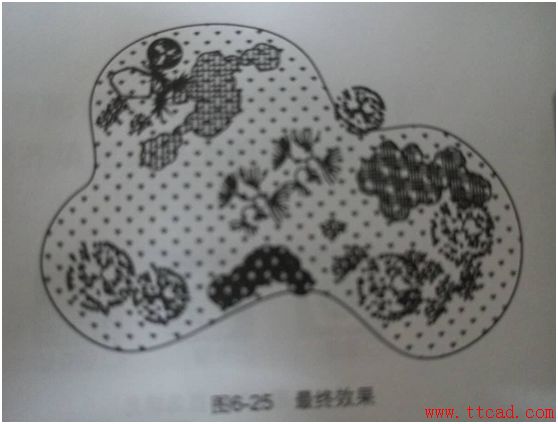

填充邊界，調用填充角度和比例分別為45和70，最終填充效果如圖6-25所示。
