在使用CAXA軟件繪制工程圖時，利用好圖塊消隱功能的話，能使繪圖效率提高，在同一時間，就能把裝配圖和零件圖都弄出來。在此，我愛機械制圖網(wǎng)小編今天給大家介紹一下CAXA中消隱功能的用法：

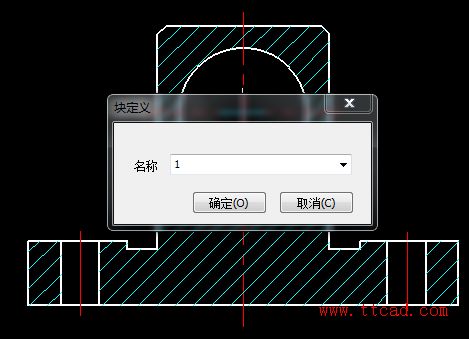

1、繪制一支座零件的主視圖，并將其定義為圖塊1。

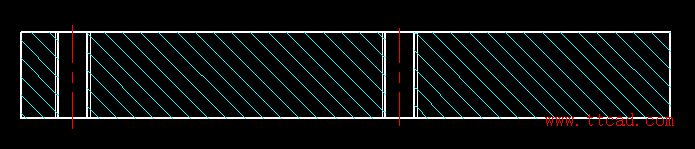

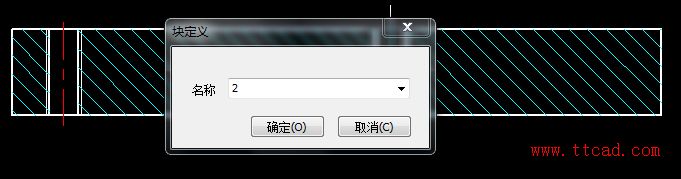

2、繪制一基座板零件的剖視圖，并將其定義為圖塊2。

3、將支座零件安裝于基座板零件之上，螺紋孔對齊.

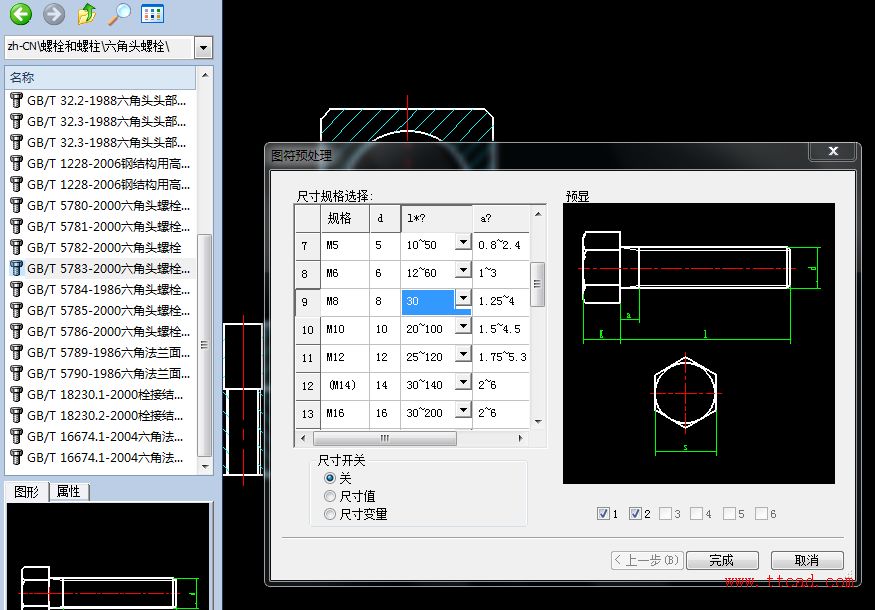

4、從圖庫中調(diào)出一長為30的M8六角頭螺栓，并將螺栓安裝于螺紋孔上。

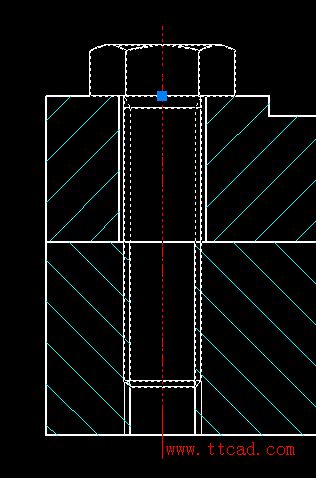

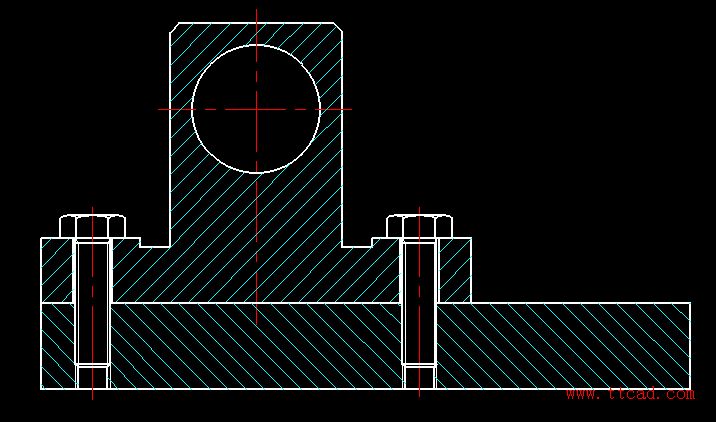

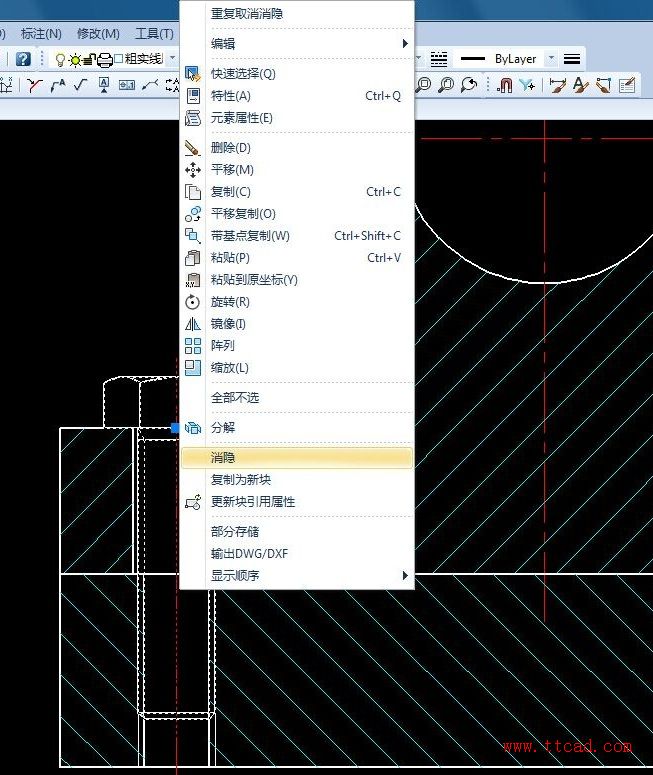

5、若螺栓沒有默認被消隱，就右鍵點中螺栓，在菜單中點中“消隱”。

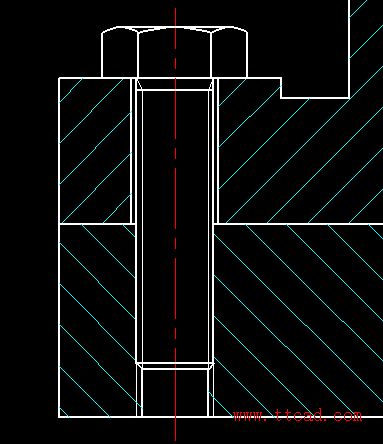

6、這樣，圖塊消隱后，即可得到正確的裝配視圖。
