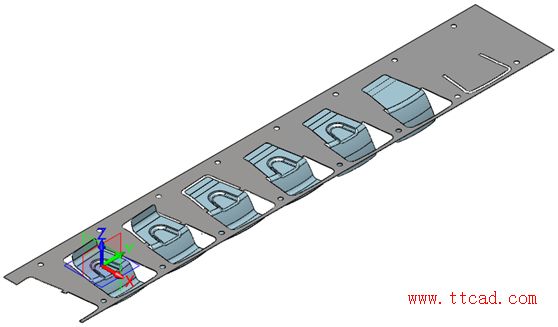

圖1 汽車鈑金件料帶
第一步，復制黏貼小貨車鈑金件，然后重命名為“展開”，打開“展開”零件（圖2）。
圖2 “展開”零件
第二步，沿Y軸方向復制零件，距離為150mm，如圖3所示。
圖3 復制零件

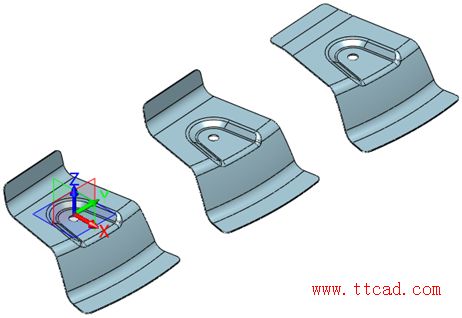

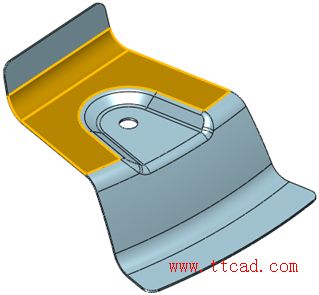

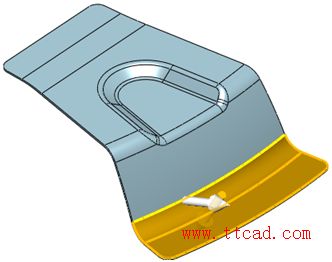

第三步，使用FTI下的“線性展開”，拾取下圖4水平面為固定面，圓弧面為折彎面。復選添加一個新的成型狀態，方向為Y方向，距離為150mm，線性展開后效果如下圖5所示 。
圖4 拾取
圖5 線性展開后效果

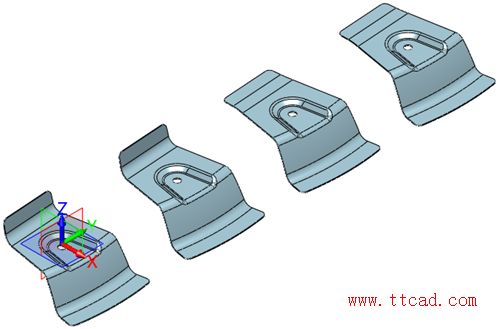

第四步，沿Y軸方向復制下一個零件，距離為150mm，如圖6所示。
圖6 復制零件

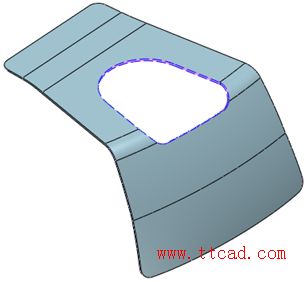

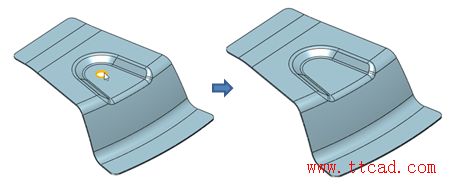

第五步，拾取圓孔的面，對面進行簡化操作，如圖7所示。
圖7 簡化操作

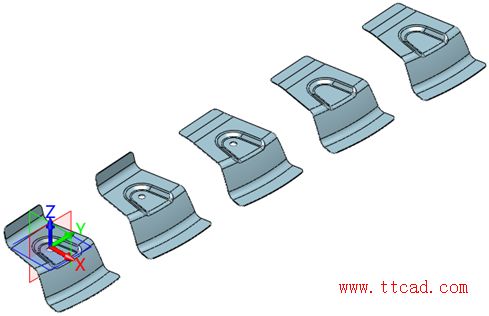

第六步，繼續沿Y軸方向復制零件，距離為150mm，如圖8所示。
圖8 復制零件

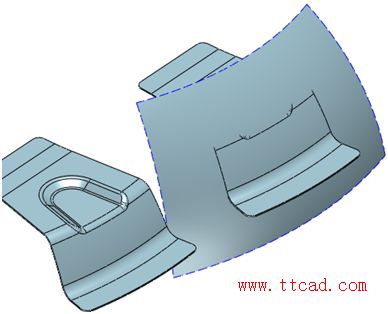

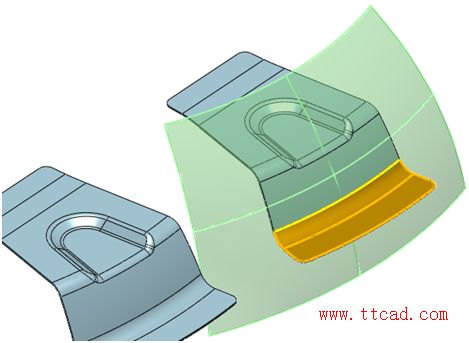

第七步，使用FTI下的“支撐面”功能，拾取下圖9中高亮面為折彎面，高亮邊為固定邊，圖10即是創建的支撐面。
圖9 使用支撐面功能
圖10 所建的支撐面
第八步，使用FTI下的“高級展開”功能，拾取上步創建的支撐面作為本次操作的支撐面，拾取下圖11高亮面為展開面，高亮邊為固定邊，沖壓方向為面法向，厚度偏置為向內，級進類型為折彎。
圖11 高級展開

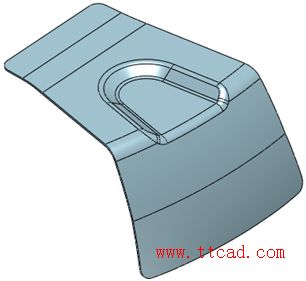

操作完畢后隱藏支撐面，如圖12所示。
圖12 隱藏支撐面

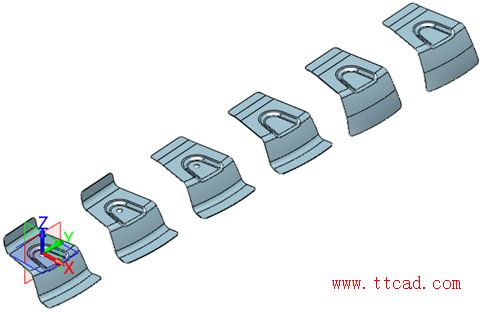

第九步，沿Y軸方向復制下一個零件，距離為150mm，如圖13所示。
圖13 復制零件
第十步，刪除拉伸成型部分的曲面，如圖14所示。
圖14 刪除曲面
