本文是接之前的文章“中望3D設計鉆石對戒（開環男戒）”而來的，網址是：http://www.ttcad.com/news/ZWCADjc/9900.html。
上篇文章講了開環男戒的主體部分相關設計，本文繼續對鉆石進行設計。
第一步，在完成上節開環男戒的主體部分后，退出草圖，并創建一個名稱為1.6鉆石的零件。
圖1 創建零件
第二步，分別插入變量D、變量R，變量D值為1.6mm，變量R值為D/2。

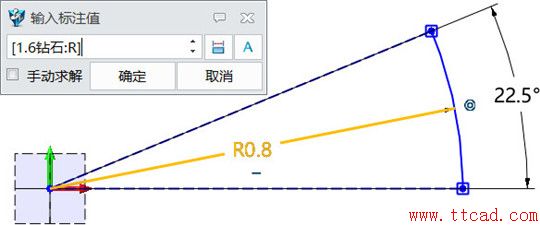

第三步，在XY工作平面上繪制草圖，繪制直線、圓弧，半徑值使用變量表達式，如圖2所示。
圖2創建草圖-1

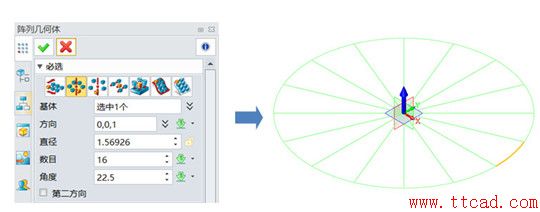

第四步，退出草圖，對上步草圖進行圓形陣列，數目為16，角度為22.5°，如圖3所示。
圖3 圓形陣列-1

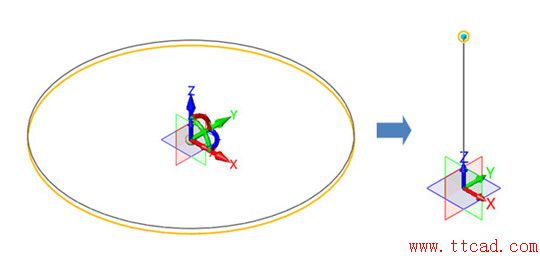

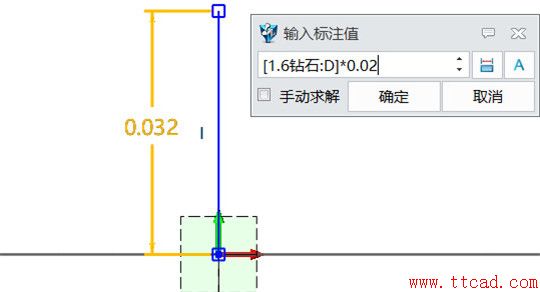

第五步，在XZ工作平面上繪制草圖，繪制直線，尺寸如下圖所示，如圖4所示。
圖4 繪制草圖-2

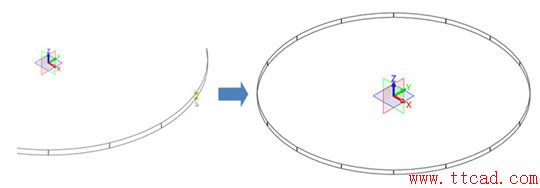

第六步，復制草圖，起始點為零位，目標點到上步草圖的端點，即使用上步草圖的長度來控制復制草圖的間距，如圖5所示。
圖5 復制草圖
第七步，使用直線，連接上下圓弧的端點，重復操作，將全部直線共16段連接繪制完畢，如圖6所示。
圖6 繪制直線-1

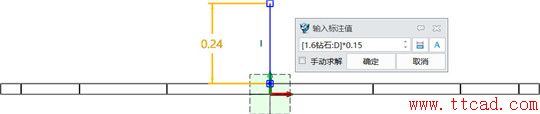

第八步，在XZ工作平面上繪制草圖，尺寸參數如圖7所示。
圖7 繪制草圖-3

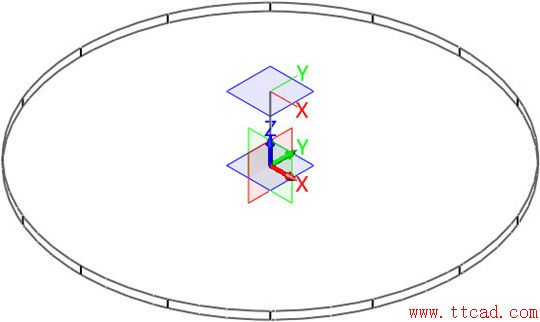

第九步，在上步直線端點位置創建工作平面-平面1，如圖8所示。
圖8 創建平面-1

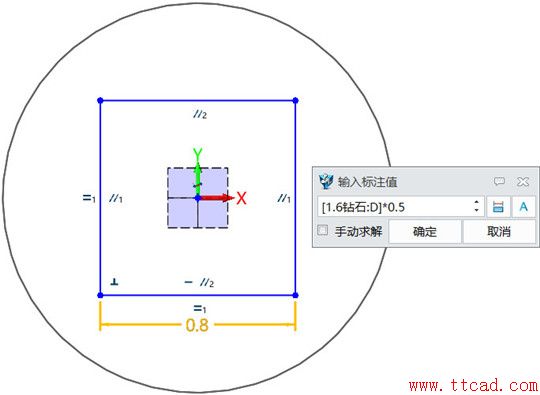

第十步，在平面1上創建草圖，繪制正方形草圖，如圖9所示。
圖9 創建草圖-4

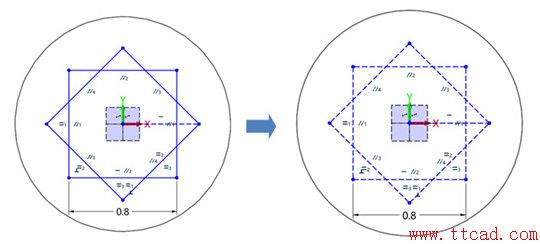

第十一步，復制旋轉正方形草圖后進行約束，并將把繪制好的對象轉換為構造線，如圖10所示。
