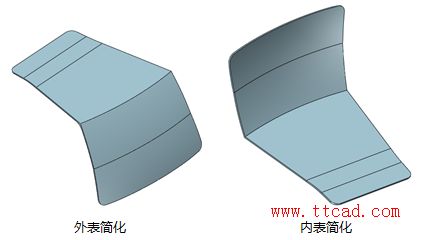

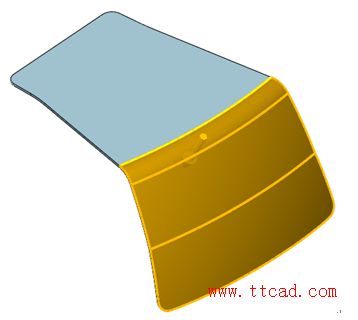

第十一步，分別對外表和內表的兩個倒圓圓弧面進行簡化操作，如圖15所示。
圖15 簡化操作
第十二步，刪除鈑金件的面，只保留-Z方向的底面，如圖16所示。
圖16 刪除操作
第十三步，對曲面進行9mm的倒圓角操作，如圖17所示。
圖17 倒圓角
第十四步，對曲面進行抽殼，厚度為-1mm，如圖18所示。
圖18 抽殼

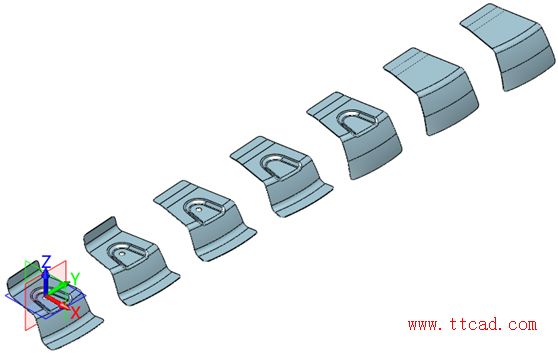

第十五步，沿Y軸方向復制下一個零件，距離為150mm，如圖19所示。
圖19 復制零件

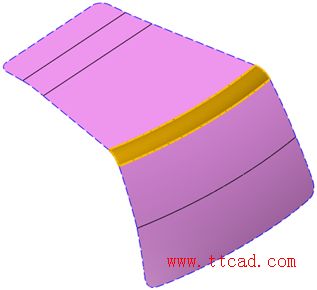

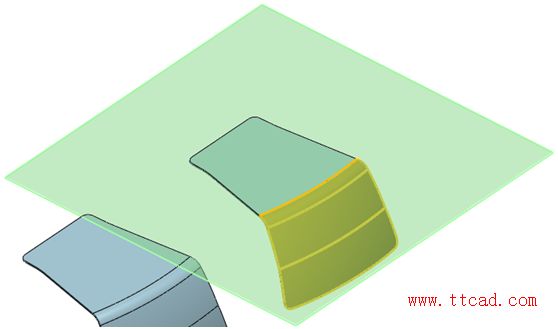

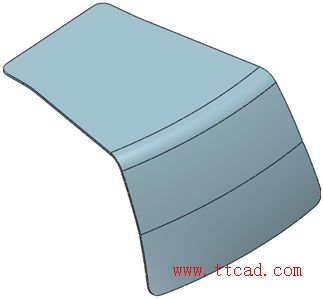

第十六步，使用FTI下的“支撐面”功能，拾取下圖20高亮面為折彎面，高亮邊為固定邊，創建如圖21所示的支撐面。
圖20 拾取
圖21 支撐面

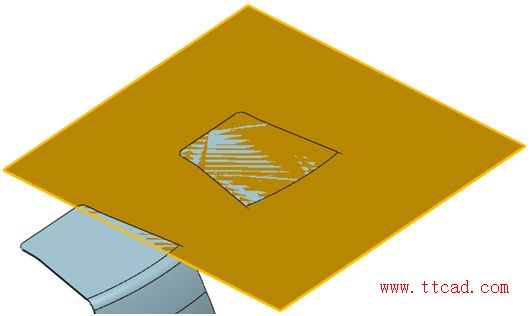

使用FTI下的高級展開，先拾取下圖22矩形面為支撐面，然后隱藏。
圖22 拾取

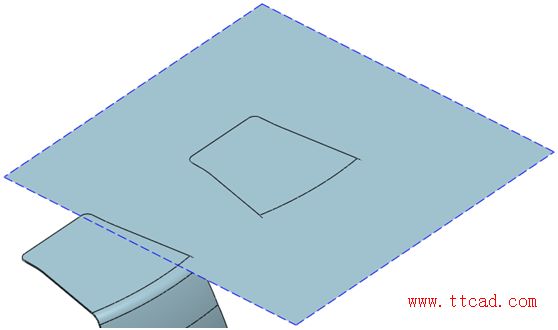

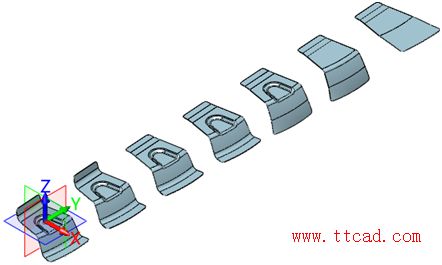

再拾取下圖23的三個高亮面為展開面，高亮邊為固定邊，確認后完成展開操作，整體視圖如圖24所示。
圖23 拾取
圖24 展開后整體效果
到此，我們已經完成了排料設計的操作了，在下篇教程中，我們將繼續進行料帶設計的操作介紹。
